IEI Technology Corpは、台湾の産業用PCとオートメーション化の専業メーカーであり、全世界のお客様に独特な電子製造サービスを提供しています。優れた開発チームを持ち、革新的な製品開発に集中し、開発と製造チームを構成して、お客様のニーズにより、様々なトータルソリューションを提供致します。

IEI製品関連リンク  小型組込みPC 産業用ディスプレイモニター産業用CPUボード、キャプチャーボード

AFL3-08A-BT 8" AFOLUX 第3世代パネルPC、Celeron J1900搭載 新発売
AFL3-15C-ULT3/W19C-ULT3 15"/18.5" AFOLUX 第3世代パネルPC、第6世代Core i5-6300U/Celeron 3955U搭載 新発売
S19A-QM87/S24A-QM87 19"/24" 船舶向けPC、Core i5-4400E搭載 新発売
ICEROCK3/CARE-10W/FIRE2 10.1"/10.4" タブレットPC、Core i7-3517UE/Celeron 1007U/Atom N2800搭載 新発売
MODAT-532A/531/335 3.5"/5.3" 携帯情報端末、Quad Cortex-A53/A7/Marvell PXA 310搭載 新発売

液晶サイズ
3.5"/5.3"/5.7" 7" 8" 10"/10.1"/10.4" 12" 15" 17" 19"/21"/24"
産業用   AFL3-W07A-BT AFL3-08A-BTnew AFL3-W10A-BT AFL3-12A-BT AFL3-W15A/W15B AFL2-17A AFL3-W19Cnew
  AFL2-W07A-N26 AFL2-08A-N26 AFL2-10A/W10A AFL2-12A AFL3-15Cnew AFL-17D/17i AFL2-W19A
  AFL-W07A-N26 AFL-08A-N26 AFL-10A-N26 AFL-12A-N26 AFL2-15A/W15B   AFL-19i
  AFL-07A AFL-08B/AH   AFL-12A AFL2-W15A   AFL-W19A
    AFL-F08A     AFL-15A/15i   AFL2-W21
          AFL-W15A
工業用 PPC-F06BT   PPC-F08BT PPC-3710A PPC-F12BT PPC-F15A PPC-F17A PPC-F22A
    PPC-3708A-N26 PPC-3710A-N26 PPC-3712A PPC-F15BT PPC-F17BT PPC-F24A
    PPC-3708A PPC-F10BT PPC-3712A-N26
        UPC-V312-D525
        S12A/S12ASR UPC-V315
工業用
拡張可能
          PPC-5150A  PPC-5170A  PPC-5190A
          PPC-5152
車載   IKARPC-07A   IKARPC-W10A
船舶               S19A-QM87new
モバイル MODAT-335new     ICEROCK3new       S24A-QM87new
MODAT-532Anew     ICECARE-10Wnew
MODAT-531new     ICEFIRE2new

AFL3-W07A/08A/W10A/12A 軽工業向け、AFOLUXシリーズ 第3世代 7"~12"パネルPCnew

IEI AFL3-W07A/12A/W15A 特長
■7"WVGA /8.4"SVGA /10.1"WXGA /12.1"XGA TFT LCD
■ファンレス冷却システム
■低消費電力CPU Celeron N2807 1.58GHz(AFL3-W07A)
■低消費電力CPU Celeron J1900 2GHz(AFL3-8A/10A/12A)
■メモリ DDR3L 最大 8GB(AFL3-8A/W10A/12A)
■mSATA SSDサポート
■AT/ATX電源選択可能
■スピーカ内蔵
■IP65 フロント防水/防塵ベゼル
■ワイドDC入力電源 9~30V
■Panel/Wall/Rack/Arm/Stand取付サポート
AFL3-W07A/08Aカタログ(PDF 1.712KB)
AFL3-W10A/12Aカタログ(PDF 727KB)
IEI AFL3-12Aのコネクタ IEI AFL3-12Aのコネクタ
 AFL3-W07A AFL3-W08A  AFL3-W10A  AFL3-W12A
型番 AFL3-W07A-BT AFL3-08A-BTnew AFL3-W10A-BT AFL3-12A-BT
表示サイズ 7"ワイド 8.4"(4:3) 10.1"ワイド 12.1"(4:3)
表示解像度 WSVGA(1024x600) SVGA(800x600) WXGA(1280x800) XGA(1024x768)
LCD輝度(cd/m2) 500 450 350 500
コントラスト 700:1 600:1 800:1 700:1
色数 16.2M
視野角(H/V) 150°/145° 160°/140° 170°/170° 160°/160°
バックライトMTBF 20000Hrs 50000Hrs 20000Hrs 50000Hrs
タッチパネル 投影静電式 5線抵抗式 / 投影静電式
CPU Celeron N2807(1.58GHz) Celeron J1900(2GHz)
メモリ 4GB/2GB DDR3L オンボード 2GB DDR3L-1333MHz x 1
(最大8GB)
2GB DDR3L-1333MHz x 1
(最大8GB)
ストレージ mSATA SSD x 1
- 2.5" SATA x 1
I/Oコネクタ GbE LAN x 2(RJ-45)
USB3.0 x 2
RS-232 x 2(D-Sub9)
オーディオ(Line-out) x 1
GbE LAN x 2(RJ-45)
USB3.0 x 2 / USB2.0 x 2
RS-232 x 1(RJ-45)
RS-232/422/485 x1
オーディオ(Line-out) x 1
 GbE LAN x 2(RJ-45)
USB3.0 x 2 / USB2.0 x 2
RS-232 x 1(RJ-45)
RS-232/422/485 x1
HDMI x 1
オーディオ(Line-out) x 1
GbE LAN x 2(RJ-45)
USB3.0 x 2 / USB2.0 x 2
RS-232 x 1(RJ-45)
RS-232/422/485 x 1
オーディオ(Line-out) x 1
オーディオ AMP 2W AMP 2W + 2W AMP 3W + 3W
筐体 フロントパネル:ABSとPCプラスチック
フロントパネル保護 IP65 IP64 IP65 IP64
入力電源 9 ~ 30V DC
ACアダプタ 36W 90~264VAC  60W 90~264VAC
取付 パネル/壁掛/ラック/スタンド、アーム(VESA 75mm) パネル/壁掛/ラック/スタンド
アーム(VESA 75mm/100mm)
寸法(WxHxD)(mm) 191 x 127 x 43 233 x 175 x 50 262 x 181 x 42 308 x 248 x 44
動作温度 -20~50℃ -10~50℃ -20~50℃
注文情報
型名
AFL3-W07A-BT-N1/PC/2G-R10 7" 500cd/m2 WSVGA ファンレス投影静電式タッチパネルPC, Celeron N2807 1.58GHz, 2GB DDR3L, ACアダプタ
AFL3-W07A-BT-N1/PC/4G-R10 7" 500cd/m2 WSVGA ファンレス投影静電式タッチパネルPC, Celeron N2807 1.58GHz, 4GB DDR3L, ACアダプタ
AFL3-08A-BT-J1/PC/2G-R10new 8.4" 450cd/m2 SVGA ファンレス投影静電式タッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
AFL3-W10A-BT-J1/PC/2G-R10 10.1" 350cd/m2 WXGA(1280x800) ファンレス投影静電式タッチパネルPC, Celeron N2807 1.58GHz, 2GB DDR3L, ACアダプタ
AFL3-12A-BT-J1/PC/2G-R10 12" 500cd/m2 XGA ファンレス投影静電式タッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
AFL3-12A-BT-J1/R/2G-R10 12" 500cd/m2 XGA ファンレス5線抵抗式タッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
オプション
  AFL3-W07A-BT AFL3-08A-BTnew AFL3-W10A-BT AFL3-12A-BT
パネル取付キット AFL3PK-W07A-R10
壁掛け取付キット AFLWK-12 AFLWK-19B
ラック取付キット AFL3RK-W07A-R10 AFL3RK-08A-R10 AFL3RK-W10A-R10 AFL3RK-12A-R10
アーム ARM-11-RS/ARM-31-RS
Vスタンド VSTAND-A07-R11 VSTAND-A10-R11 VSTAND-A12-R11
スタンド STAND-B08/
STAND-100-RS
STAND-A12-RS/
STAND-C12-R10/
STAND-100-RS

AFL3-W15A/W15B/W15C/W19C 軽工業向け、AFOLUXシリーズ 第3世代 15"/18.5"パネルPCnew

IEI AFL3-W15_W19 特長
■15.6"WXGA /18.5"WXGA TFT LCD
■ファンレス冷却システム(AFL3-W15B-H81を除く)
■第6世代CPU Core i5, Celeron(AFL3-W15C/W19C)
■第4世代CPU Core i5/i3, Pentium(AFL3-W15B-H81)
■低消費電力CPU Celeron J1900 2GHz(AFL3-W15A)
■メモリ DDR4 最大 32GB(AFL-W15C/W19C)
■mSATA/M.2 SSDサポート
■AT/ATX電源選択可能
■スピーカ内蔵
■IP64 フロント防水/防塵ベゼル
■ワイドDC入力電源 9~30V
■Panel/Wall/Rack/Arm/Stand取付サポート
AFL3-W15シリーズカタログ(PDF 1,748KB)
AFL3-W19Cカタログ(PDF 727KB)
IEI AFL3-W15Aのコネクタ IEI AFL3-W15Bのコネクタ IEI AFL3-W15C/W19Cのコネクタ
 AFL3-W15A  AFL3-W15B   AFL3-W15C/W19C
型番 AFL3-W15A-BT AFL3-W15B-H81 AFL3-W15C-ULT3new AFL3-W19C-ULT3new
表示サイズ 15.6"ワイド(16:9) 18.5"ワイド(16:9)
表示解像度 WXGA(1366x768)
LCD輝度(cd/m2) 300 250
コントラスト 700:1 1000:1
色数 16.7M 262K
視野角(H/V) 160°/160° 170°/160°
バックライトMTBF 50000Hrs 30000Hrs
タッチパネル 5線抵抗式 / 投影静電式
CPU Celeron J1900(2GHz) Core i5/i3, Pentium Core i5, Celeron
メモリ 2GB DDR3L-1333MHz x 1
(最大8GB)
DDR3L-1333MHz x 2
(最大16GB)
DDR4 SO-DIMMs x 2
(最大32GB)
ストレージ 2.5" SATA x 1
mSATA SSD x 1 M.2 M key PCIe(2280 or 22110) x 1 mSATA SSD x 1
M.2 M key PCIe(2280 or 22110) x 1
I/Oコネクタ GbE LAN x 2(RJ-45)
USB3.0 x 2 / USB2.0 x 2
RS-232 x 1(RJ-45)
RS-232/422/485 x 1
オーディオ(Line-out) x 1
GbE LAN x 2(RJ-45)
USB3.0 x 2 / USB2.0 x 4
RS-232 x 1(RJ-45)
RS-232/422/485 x 1
HDMI x 1
オーディオ(Line-out) x 1
GbE LAN x 2(RJ-45)
USB3.0 x 4
RS-232 x 1(DB-9)
RS-232/422/485 x 1(DB-9)
HDMI x 1
オーディオ AMP 3W + 3W
筐体 フロントパネル:ABSとPCプラスチック
フロントパネル保護 IP64
入力電源 9 ~ 30V DC
ACアダプタ 60W 90~264VAC 96W 90~264VAC 60W 90~264VAC 96W 90~264VAC
取付 パネル/壁掛/ラック/スタンド、アーム(VESA 75mm/100mm)
寸法(WxHxD)(mm) 396 x 250 x 53 396 x 250 x 53 396 x 250 x 64 472 x 292 x 68
動作温度 -20~50℃
注文情報
型名
AFL3-W15A-BT-J1/PC/2G-R11 15.6" 300cd/m2 WXGA ファンレス投影静電式タッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
AFL3-W15A-BT-J1/R/2G-R11 15.6" 300cd/m2 WXGA ファンレス5線抵抗式タッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
AFL3-W15B-H81-P/R/4G-R10 15.6" 300cd/m2 WXGA 5線抵抗式タッチパネルPC, Pentium G3320TE 2.3GHz, 4GB DDR3, ACアダプタ
AFL3-W15B-H81-i3/R/4G-R10 15.6" 300cd/m2 WXGA 5線抵抗式タッチパネルPC, Core i3-4330TE 2.4GHz, 4GB DDR3, ACアダプタ
AFL3-W15B-H81-i5/R/4G-R10 15.6" 300cd/m2 WXGA 5線抵抗式タッチパネルPC, Core i5-4570TE 2.7GHz, 4GB DDR3, ACアダプタ
AFL3-W15B-H81-P/PC/4G-R10 15.6" 300cd/m2 WXGA 投影静電式タッチパネルPC, Pentium G3320TE 2.3GHz, 4GB DDR3, ACアダプタ
AFL3-W15B-H81-i3/PC/4G-R10 15.6" 300cd/m2 WXGA 投影静電式タッチパネルPC, Core i3-4330TE 2.4GHz, 4GB DDR3, ACアダプタ
AFL3-W15B-H81-i5/PC/4G-R10 15.6" 300cd/m2 WXGA 投影静電式タッチパネルPC, Core i5-4570TE 2.7GHz, 4GB DDR3, ACアダプタ
AFL3-W15C-ULT-C/R/4G-R10new 15.6" 300cd/m2 WXGA 5線抵抗式タッチパネルPC, Celeron 3955U 2GHz, 4GB DDR4, ACアダプタ
AFL3-W15C-ULT-i5/R/4G-R10new 15.6" 300cd/m2 WXGA 5線抵抗式タッチパネルPC, Core i5-6300U 2.4GHz, 4GB DDR4, ACアダプタ
AFL3-W15C-ULT-C/PC/4G-R10new 15.6" 300cd/m2 WXGA 投影静電式タッチパネルPC, Celeron 3955U 2GHz, 4GB DDR4, ACアダプタ
AFL3-W15C-ULT-i5/PC/4G-R10new 15.6" 300cd/m2 WXGA 投影静電式タッチパネルPC, Core i5-6300U 2.4GHz, 4GB DDR4, ACアダプタ
AFL3-W19C-ULT-C/R/4G-R10new 18.5" 250cd/m2 WXGA 5線抵抗式タッチパネルPC, Celeron 3955U 2GHz, 4GB DDR4, ACアダプタ
AFL3-W19C-ULT-i5/R/4G-R10new 18.5" 250cd/m2 WXGA 5線抵抗式タッチパネルPC, Core i5-6300U 2.4GHz, 4GB DDR4, ACアダプタ
AFL3-W19C-ULT-C/PC/4G-R10new 18.5" 250cd/m2 WXGA 投影静電式タッチパネルPC, Celeron 3955U 2GHz, 4GB DDR4, ACアダプタ
AFL3-W19C-ULT-i5/PC/4G-R10new 18.5" 250cd/m2 WXGA 投影静電式タッチパネルPC, Core i5-6300U 2.4GHz, 4GB DDR4, ACアダプタ
オプション
  AFL3-W15A-BT AFL3-W15B-H81 AFL3-W15C-ULT3new AFL3-W15C-ULT3new
パネル取付キット AFL3PK-W07A-R10
壁掛け取付キット AFLWK-19B
ラック取付キット AFL3RK-W15A-R10 AFL3RK-W15B-R10 AFL3RK-W15C-R10 AFL3RK-W19C-R10
アーム ARM-11-RS/ARM-31-RS
スタンド STAND-A21-R10/
STAND-210-R11/
STAND-A19-RS/
STAND-C19-R10

AFL2-W07A-N26/08A-N26/W10A-N28/10A-N28 軽工業向け、AFOLUXシリーズ 第2世代 7"~10.4"パネルPC

IEI AFL2-W07A-N26 前面 IEI AFL2-W07A-N26/08A-N26のコネクタ 特長
■7"WVGA / 8" SVGA / 10.2" WVGA / 10.4" SVGA高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Atom N2600 1.6GHz dual-core(W07A/08A)
■Atom N2800 1.86GHz dual-core(W10A/10A)
■メモリ DDR3 最大 2GB(W07A/08A)/4GB(W10A/10A)
■投影静電式/5線抵抗式タッチパネル対応
■IP64 フロント防水/防塵ベゼル
■光センサー自動画面調整機能付
■ワイドDC入力電源 9~36V
AFL2-W07A/08Aカタログ(PDF 964KB)
AFL2-W10A/10Aカタログ(PDF 1007KB)
型番 AFL2-W07A-N26 AFL2-08A-N26 AFL2-W10A-N28 AFL2-10A-N28
表示サイズ 7"ワイド 8"(4:3) 10.2"ワイド 10.4"(4:3)
表示解像度 WVGA(800x480) SVGA(800x600) WSVGA(1024x600) SVGA(800x600)
LCD輝度(cd/m2) 400 250 400
コントラスト 500:1 400:1 700:1
色数 262K/16.2M 16.2M 262K 262K/16.2M
視野角(H/V) 160°/ 160° 140°/ 130° 140°/ 120° 160°/ 140°
バックライトMTBF 30000Hrs
タッチパネル 5線抵抗式 / 投影静電式
CPU/チップセット Atom N2600(1.6GHz) / NM10 Atom N2800(1.86GHz) / NM10
メモリ 800MHz DDR3 SO-DIMM 最大2GB 1066MHz DDR3 SO-DIMM 最大4GB
ストレージ mSATA SSD x 1 2.5" SATA x 1
mSATA SSD x 1
Micro SD ard slot x 1
Micro SD card slot x 1
拡張スロット PCIe(無線LAN Module用) x 1
I/Oコネクタ GbE LAN x 1(RJ-45)
USB2.0 x 2
Mini USB 2.0 x 1
USB3.0 x 2
RS-232 x 1(D-Sub9)
RS-422/485 x 1(RJ-11)
Display port x 1
オーディオ(line-out) x 1
GbE LAN x 1(RJ-45)
USB2.0 x 2
Mini USB 2.0 x 1
USB3.0 x 2
RS-232 x 1(D-Sub9)
RS-232 x 1(RJ-45)
RS-422/485 x 1(RJ-45)
Display port x 1
オーディオ(line-out) x 1
オーディオ AMP 0.8W + AMP 0.8W
Digital Microphone
AMP 1.5W + AMP 1.5W
Digital Microphone
カメラ - 2M pixels with low light function
筐体 フロントパネル:ABSとPCプラスチック
フロントパネル保護 IP64
入力電源 9 ~ 36V DC
ACアダプタ 90~264VAC入力 , DC12V出力 36W 90~264VAC入力 , DC12V出力 60W
取付 パネル/壁掛/スタンド(VESA75x75mm)
寸法(WxHxD)(mm) 208 x 158.5 x 45.9 215 x 188 x 46 280 x 198 x 51 282.5 x 242.7 x 51
重量(Kg) 1.12 1.43 2.5
動作温度 -20~40℃ -20~45℃
認証 CE , FCC
注文情報
型名
AFL2-W07A-N26/R/2G-R10 7" 400cd/m2 WVGA ファンレス5線抵抗式タッチパネルPC, Atom N2600 1.6GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-08A-N26/R/2G-R10 8" 250cd/m2 SVGA ファンレス5線抵抗式タッチパネルPC, Atom N2600 1.6GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W10A-N28/R/2G-R10 10.2" 400cd/m2 WSVGA ファンレス5線抵抗式タッチパネルPC, Atom N2800 1.86GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-10A-N28/R/2G-R10 10.4" 400cd/m2 SVGA ファンレス5線抵抗式タッチパネルPC, Atom N2800 1.86GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
オプション
  AFL2-W07A-N26 AFL2-08A-N26 AFL2-W10A-N28 AFL2-10A-N28
パネル取付キット AFL2PK-08A AFL2PK-10A
壁掛け取付キット AFLWK-12
ラック取付キット AFL2RK-W07A AFL2RK-08A AFL2RK-W10A AFL2RK-10A
スタンド STAND-A08/STAND-B08/STAND-C12 STAND-C12/STAND-B19
Vスタンド VSTAND-A07 VSTAND-A10

AFL2-12A 軽工業向け、AFOLUXシリーズ 第2世代 12"パネルPC

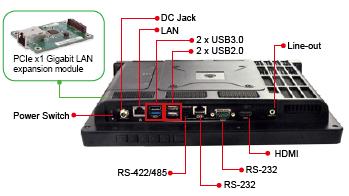

IEI AFL2-12A 前面 IEI AFL2-12A 裏面 特長
■12"XGA 高輝度 TFT LCD
■ファンレス冷却システム(AFL2-12A-D525)
■低消費電力CPU Atom D525/N270(12A-D525)
■高性能CPU Core i3/i5/i7(12A-HM65)
■メモリ 最大 4GB
■投影静電式/5線抵抗式タッチパネル対応
■1.5W x 2 スピーカ搭載
■AT/ATX選択電源スイッチ
■IP64 フロント防水/防塵ベゼル
■Panel/Wall/Rack/Stand取付サポート
AFL2-12Aカタログ(PDF 2224KB)
型番 AFL2-12A-D525 AFL2-12A-HM65
表示サイズ 12.1"(4:3)
表示解像度 XGA(1024x768)
LCD輝度(cd/m2) 600
コントラスト 700:1
色数 16.2M
視野角(H/V) 176°/ 176°
バックライトMTBF 50000Hrs
タッチパネル 5線抵抗式 / 投影静電式
CPU/チップセット Atom D525(1.8GHz)/ ICH8M 2nd Generation Core i7/i5/i3 Celeron / HM65
メモリ DDR3x1(最大4GB)
ストレージ 2.5" SATA 2.0 x 1 2.5" SATA 3.0 x 1
CF Type2 x 1 -
拡張スロット PCIe(LAN カード用) x 2
Mini PCIe(無線LAN Module用) x 1
Mini PCIe x 1
I/Oコネクタ GbE LAN x 1(RJ-45)
USB2.0 x 4
Mini USB2.0 x 1
RS-232 x 1(D-Sub9)
RS-232 x 1(RJ-45)
RS-232/422/485 x 1(4-pin box)
VGA x 1
オーディオ(line-out) x 1
GbE LAN x 1(RJ-45)
USB2.0 x 2 , USB3.0 x 2
Mini USB2.0 x 1
RS-232 x 1(D-Sub9)
RS-232 x 1(RJ-45)
RS-232/422/485 x 1(4-pin box)
HDMI x 1
オーディオ(line-out) x 1
オーディオ AMP 1.5W + AMP 1.5W
カメラ 1.3M pixels with low light function
筐体 フロントパネル:ABSとPCプラスチック / シャーシ:アルミニウム
フロントパネル保護 IP64
入力電源 9 ~ 36V DC
消費電力 42W 51W
ACアダプタ 100~240VAC 60W 90~264VAC 60W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm) パネル/壁掛/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 310 x 265 x 52.6
重量(Kg) 3.2
動作温度 -20~50℃
認証 CE , FCC , CB , CCC
注文情報
型名
AFL2-12A-D525/PC/1G-R10 12" 600cd/m2 XGA ファンレス投影静電式タッチパネルPC, Atom D525 1.8GHz, 1GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-12A-D525/R/1G-R10 12" 600cd/m2 XGA ファンレス5線抵抗式タッチパネルPC, Atom D525 1.8GHz, 1GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-12A-HM65/PC-R10 12" 600cd/m2 XGA 投影静電式タッチパネルPC, CPU選択, メモリ選択, 802.11b/g/n, ACアダプタ
AFL2-12A-HM65/R-R10 12" 600cd/m2 XGA 5線抵抗式タッチパネルPC, CPU選択, メモリ選択, 802.11b/g/n, ACアダプタ
CPU-MB-i7-2640M 2nd Generation Core i7 [Mobile],PPGA-988, dual core 2.8GHz, 35W, iAMT
CPU-MB-i5-2510E 2nd Generation Core i5 [Mobile], PPGA-988, dual core 2.5GHz, 35W, iAMT
CPU-MB-i3-2310M 2nd Generation Core i3 [Mobile], PPGA-988, dual core 2.1GHz, 35W
CPU-MB-CM-B840 Celeron Mobile, PPGA-988, dual core 1.9GHz, 35W
CPU-MB-CM-B710 Celeron Mobile, PPGA-988, single core 1.6GHz, 35W
DDR-SO-1333-1GB SO-DIMM DDR3 1333 1GB
DDR-SO-1333-2GB SO-DIMM DDR3 1333 2GB
DDR-SO-1333-4GB SO-DIMM DDR3 1333 4GB
オプション
  AFL2-12A-HM65 AFL2-12A-D525
パネル取付キット AFLPK-15
壁掛け取付キット AFLWK-19/AFLWK-19B
ラック取付キット AFL2RK-12
スタンド STAND-A12/STAND-A19/STAND-B19/STAND-C19/STAND-210-R11
Vスタンド VSTAND-A12

AFL2-W15A 軽工業向け、AFOLUXシリーズ 第2世代 15.6"パネルPC

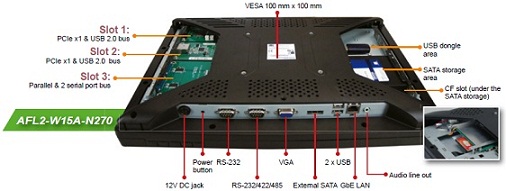

IEI AFL2-W15A 前面 IEI AFL2-W15A 裏面 特長
■15.6"WXGA TFT LCD
■ファンレス冷却システム(AFL2-W15A-N270)
■低消費電力CPU Atom N270(W15A-N270)
■高性能CPU AMD L325(W15A-L325)
■メモリ 最大 4GB
■投影静電式/5線抵抗式タッチパネル対応
■1.5W x 2スピーカ搭載
■IP64 フロント防水/防塵ベゼル
■Panel/Wall/Rack/Stand取付サポート
AFL2-W15Aカタログ(PDF 1915KB)
型番 AFL2-W15A-N270 AFL2-W15A-L325
表示サイズ 15.6"ワイド(16:9)
表示解像度 WXGA(1366x768)
LCD輝度(cd/m2) 250 cd/m2
コントラスト 500:1
色数 16.2M
視野角(H/V) 110°/ 85°
バックライトMTBF 50000Hrs
タッチパネル 5線抵抗式 / 投影静電式
CPU/チップセット Atom N270 1.6GHz
/ 945GSE + ICH7M
AMD ASB1 L325(AMD 1.5GHz)
/ AMD780 + SB710
メモリ DDR2 x 1(最大2GB) DDR2 x 2(最大4GB)
ストレージ 2.5" SATA x 1
CF Type2 x 1
I/Oコネクタ GbE LAN x 1 (RJ-45)
USB2.0x2
RS-232 x 1(D-Sub9)
RS-232/422/485 x 1(D-Sub9)
VGA x 1
External SATA x 1
オーディオ(line-out) x 1
GbE LAN x 1 (RJ-45)
USB2.0 x 4
RS-232 x 1(D-Sub9)
RS-232/422/485 x 1(D-Sub9)
VGA x 1
HDMI x 1
オーディオ(line-out) x 1
オーディオ AMP 1.5W + AMP 1.5W
カメラ 1.3M pixels with low light function
筐体 フロントパネル:ABSとPCプラスチック / シャーシ:アルミニウム
フロントパネル保護 IP64
入力電源 DC 12V
消費電力 42W 51W
ACアダプタ 90~264VAC 65W 90~264VAC 60W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm) パネル/壁掛/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 400 x 267 x 54
重量(Kg) 3.8
動作温度 -20~60℃
認証 CE , FCC , CB , CCC
注文情報
型名
AFL2-W15A-N270/R/1G-R10 15.6" 250cd/m2 WXGA ファンレス5線抵抗式タッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL2-W15A-L325/R/1G-R10 15.6" 250cd/m2 WXGA ファンレス5線抵抗式タッチパネルPC AMD 780E+L325 1.5GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL2-W15A-N270/PC/1G-R10 15.6" 250cd/m2 WXGA ファンレス投影静電式タッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL2-W15A-L325/PC/1G-R10 15.6" 250cd/m2 WXGA 投影静電式タッチパネルPC AMD 780E+L325 1.5GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
オプション
  AFL2-W15A-N270 AFL2-W15A-L325
パネル取付キット AFL2PK-W15-R10
壁掛け取付キット AFLWK-19/AFLWK-19B
スタンド STAND-A19/STAND-B19/STAND-C19/STAND-210-R11
アーム ARM-11-RS/ARM-31-RS

AFL2-15A/W15B 軽工業向け、AFOLUXシリーズ 第2世代 15"/15.6"パネルPC

 IEI AFL2-15A-H61/W15B-H61 前面  IEI AFL2-15A-H61/W15B-H61 側面 特長
■15" SXGA / 15.6" WXGA 高輝度 TFT LCD
■フラットベゼル, LEDバックライト
■第2世代 Core i7/i5/i3/Pentium/Celeron CPU
■メモリ DDR3 4GB搭載(最大 16GB)
■投影静電式/5線抵抗式タッチパネル対応
■1.3M カメラ搭載
■2W x 2スピーカ搭載
■IP64 フロント防水/防塵ベゼル
■ワイドDC入力電源 9~36V
■Wall/Stand/Arm取付サポート

AFL2-15Aカタログ(PDF 1430KB)
IEI AFL2-15A-H61/W15B-H61のコネクタ
型番 AFL2-15A-H61 AFL2-W15B-H61
表示サイズ 15"(4:3) 15.6"ワイド(16:9)
表示解像度 XGA(1024x768) WXGA(1366x768)
LCD輝度(cd/m2) 400 cd/m2 300 cd/m2
コントラスト 700:1 500:1
色数 262K/16.2M 16.7M
視野角(H/V) 160°/140° 170°/160°
バックライトMTBF 50000Hrs(LED backlight)
タッチパネル 5線抵抗式 / 投影静電式
CPU/チップセット 2nd Generation Core i7/i5/i3 Pentium Celeron / H61
メモリ DDR3x2 4GB(最大16GB)
ストレージ 2.5" SATA x 1
CF Type2 x 1 , Micro SD card x 2
拡張スロット Mini PCIe(無線LAN Module用) x 1 , Mini PCIe x 1
I/Oコネクタ GbE LAN x 1 (RJ-45)
USB2.0 x 3
USB3.0 x 2
Mini USB x 1
RS-232 x 2(D-Sub9)
RS-232/422/485 x 1(RJ-45)
VGA x 1
HDMI x 1
オーディオ(line-out, MIC-on) x 1
オーディオ AMP 2W + AMP 2W
カメラ 1.3M pixels with low light function
筐体 フロントパネル:ABSとPCプラスチック
フロントパネル保護 IP64
入力電源 9~36V DC
消費電力 19V@3.42A(Core i3-2100T, 4GB DDR3) 19V@3.95A(Core i3-2100T, 4GB DDR3)
ACアダプタ 100~240VAC 90W
取付 壁掛/スタンド/アーム(VESA100x100mm) パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 363.2 x 305.1 x 58.8 399.4 x 271.2 x 58.8
重量(Kg) 5.2
動作温度 -20~50℃
認証 CE , FCC
注文情報
型名
AFL2-15A-H61-i5/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-15A-H61-i5/PC-R10 15" 400cd/m2 XGA 投影静電式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-15A-H61-i3/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC Core i3 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-15A-H61-i3/PC-R10 15" 400cd/m2 XGA 投影静電式タッチパネルPC Core i3 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-15A-H61-P/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-15A-H61-P/PC-R10 15" 400cd/m2 XGA 投影静電式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W15B-H61-i5/R-R10 15.6" 300cd/m2 WXGA 5線抵抗式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W15B-H61-i5/PC-R10 15.6" 300cd/m2 WXGA 投影静電式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W15B-H61-i3/R-R10 15.6" 300cd/m2 WXGA 5線抵抗式タッチパネルPC Core i3 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W15B-H61-i3/PC-R10 15.6" 300cd/m2 WXGA 投影静電式タッチパネルPC Core i3 Dual CoreGHz, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W15B-H61-P/R-R10 15.6" 300cd/m2 WXGA 5線抵抗式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W15B-H61-P/PC-R10 15.6" 300cd/m2 WXGA 投影静電式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
オプション
型名 AFL2-15A-H61 AFL2-W15B-H61
パネル取付キット N/A AFL2PK-W15B
壁掛け取付キット AFLWK-19/AFLWK-19B
ラック取付キット N/A AFL2RK-W15B
スタンド STAND-A19/STAND-B19/STAND-C19/STAND-210-R11
アーム ARM-11-RS/ARM-31-RS

AFL2-17A/W19A 軽工業向け、AFOLUXシリーズ 第2世代 17"/ 18.9"パネルPC

IEI AFL2-17A-H61/W19A-H61 前面  IEI AFL2-17A-H61/W19A-H61 側面  IEI AFL2-17A-H61 裏面 特長
■17" SXGA / 18.9"WXGA+ TFT LCD
■第2世代 Core i7/i5/i3/Pentium/Celeron CPU
■メモリ DDR3 4GB搭載(最大 16GB)
■投影静電式/5線抵抗式タッチパネル対応
■EM/Mifare RFID reader搭載(オプション)
■LEDライトバー搭載
■1.3M カメラ搭載
■2W x 2スピーカ搭載
■IP64 フロント防水/防塵ベゼル
■ワイドDC入力電源 9~36V
■Panel/Wall/Rack/Stand取付サポート

AFL2-17A/W19Aカタログ(PDF 1973KB)
型番 AFL2-17A-H61 AFL2-W19A-H61
表示サイズ 17"(4:3) 18.9"ワイド(16:10)
表示解像度 SXGA(1280x1024) WXGA+(1440x900)
LCD輝度(cd/m2) 350 250
コントラスト 1000:1
色数 16.7M
視野角(H/V) 170°/170° 170°/160°
バックライトMTBF 50000Hrs 30000Hrs
タッチパネル 5線抵抗式 / 投影静電式
CPU/チップセット 2nd Generation Core i7/i5/i3,Pentium, Celeron / H61
メモリ DDR3x2 4GB(最大16GB)
ストレージ 2.5" SATA x 1
CD-ROM スリムタイプDVD-COMBO (オプション)
拡張スロット Mini PCIe(無線LAN Module用) x 1 , Mini PCIe x 1
I/Oコネクタ GbE LAN x 2 (RJ-45)
USB2.0 x 3
USB3.0 x 2
Mini USB x 1
Micro SD card slot x 2
RS-232 x 2(D-Sub9)
RS-422/485 x 2(D-Sub9)
VGA x 1
HDMI x 1
オーディオ(line-out, Mic-on) x 1
オーディオ AMP 2W + AMP 2W
カメラ 1.3M pixels with low light function
筐体 フロントパネル:ABSとPCプラスチック
フロントパネル保護 IP64
入力電源 9~36V DC
消費電力 19V@5.3A 19V@5.3A
ACアダプタ 100~240VAC 120W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 418 x 378 x 65 488 x 361 x 65
重量(Kg) 6.9 7.3
動作温度 -20~40℃
認証 CE , FCC
注文情報
型名
AFL2-17A-H61-i5/R-R12 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-17AB-H61-i5/R-R12 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-17A-H61-i5/PC-R11 17" 350cd/m2 SXGA 投影静電式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-17AB-H61-i5/PC-R11 17" 350cd/m2 SXGA 投影静電式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-17A-H61-i3/R-R12 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-17AB-H61-i3/R-R12 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC Core i5 Dual Core , 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-17A-H61-i3/PC-R11 17" 350cd/m2 SXGA 投影静電式タッチパネルPC Core i5 Dual Core , 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-17AB-H61-i3/PC-R11 17" 350cd/m2 SXGA 投影静電式タッチパネルPC Core i5 Dual Core , 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-17A-H61-P/R-R12 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-17AB-H61-P/R-R12 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-17A-H61-P/PC-R11 17" 350cd/m2 SXGA 投影静電式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-17AB-H61-P/PC-R11 17" 350cd/m2 SXGA 投影静電式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-W19A-H61-i5/R-R11 18.9" 250cd/m2 WXGA+ 5線抵抗式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W19AB-H61-i5/R-R11 18.9" 250cd/m2 WXGA+ 5線抵抗式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-W19A-H61-i5/PC-R11 18.9" 250cd/m2 WXGA+ 投影静電式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W19AB-H61-i5/PC-R11 18.9" 250cd/m2 WXGA+ 投影静電式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-W19A-H61-i3/R-R11 18.9" 250cd/m2 WXGA+ 5線抵抗式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W19AB-H61-i3/R-R11 18.9" 250cd/m2 WXGA+ 5線抵抗式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-W19A-H61-i3/PC-R11 18.9" 250cd/m2 WXGA+ 投影静電式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W19AB-H61-i3/PC-R11 18.9" 250cd/m2 WXGA+ 投影静電式タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-W19A-H61-P/R-R11 18.9" 250cd/m2 WXGA+ 5線抵抗式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W19AB-H61-P/R-R11 18.9" 250cd/m2 WXGA+ 5線抵抗式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
AFL2-W19A-H61-P/PC-R11 18.9" 250cd/m2 WXGA+ 投影静電式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W19AB-H61-P/PC-R11 18.9" 250cd/m2 WXGA+ 投影静電式タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, LEDバー無, ACアダプタ
オプション
型名 AFL2-17A-H61 AFL2-W19A-H61
パネル取付キット AFL2PK-17A
壁掛け取付キット AFLWK-19/AFLWK-19B
ラック取付キット AFL2RK-17A AFL2RK-W19
スタンド STAND-A19/STAND-B19/STAND-C19/STAND-210-R11/STAND-A26-R11
アーム ARM-31-RS
スリムDVDドライブ 73400-AD7700S01-RS

AFL2-W21 軽工業向け、AFOLUXシリーズ 第2世代 21.5"パネルPC

IEI AFL2-W21-H61 前面 IEI AFL2-W21-H61 裏面 特長
■21.5"フルHD TFT LCD
■第2世代 Core i7/i5/i3/Pentium CPU
■メモリ DDR3 4GB(2GB x 2)搭載(最大 16GB)
■投影静電式タッチパネル対応
■LEDライトバー搭載
■2M カメラ搭載
■3W x 2スピーカ搭載
■IP64 フロント防水/防塵ベゼル
■ワイドDC入力電源 9~36V
■Panel/Wall/Stand取付サポート

AFL2-W21-H61カタログ(PDF 1512KB)
表示サイズ 21.5"ワイド(16:9)
表示解像度 フルHD(1920x1080)
LCD輝度(cd/m2) 250
コントラスト 1000:1
色数 16.7M
視野角(H/V) 170°/ 160°
バックライトMTBF 30000Hrs
タッチパネル 投影静電式
CPU / チップセット Core i7/i5/i3/Pentium / H61
メモリ オンボード DDR3 4GB (2GB x 2) (最大 16GB)
ストレージ 2.5" SATA x 1
CD-ROM スリムタイプDVD-ROM bay x 1
I/Oコネクタ GbE LAN x 2 (RJ-45)
USB3.0 x 2
USB2.0 x 3
RS-232 x 2(D-sub9)
RS-422/485 x 1(D-sub9)
HDMI x 1
VGA x 1
オーディオ(line-out, Mic) x 1
筐体 フロントパネル/シャーシ:PCとABSプラスチック
フロントパネル保護 IP64
入力電源 9~36VDC
消費電力 120W ACアダプタ
取付 パネル/壁掛/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 546.85 x 345.82 x 70.35
重量(Kg) 8.27
動作温度 -10~50℃
認証 CE , FCC
注文情報
型名
AFL2-W21A-H61-i5/PC-R10 21.5" 250cd/m² フルHD タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W21A-H61-i3/PC-R10 21.5" 250cd/m² フルHD タッチパネルPC Core i3 Dual, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W21A-H61-P/PC-R10 21.5" 250cd/m² フルHD タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n, ACアダプタ
AFL2-W21AB-H61-i5/PC-R10 21.5" 250cd/m² フルHD タッチパネルPC Core i5 Dual Core, 4GB DDR3, 802.11b/g/n
LEDバー無, ACアダプタ
AFL2-W21AB-H61-i3/PC-R10 21.5" 250cd/m² フルHD タッチパネルPC Core i3 Core, 4GB DDR3, 802.11b/g/n
LEDバー無, ACアダプタ
AFL2-W21AB-H61-P/PC-R10 21.5" 250cd/m² フルHD タッチパネルPC Pentium Dual Core, 4GB DDR3, 802.11b/g/n
LEDバー無, ACアダプタ
オプション
パネル取付キット AFL2PK-W21A
壁掛け取付キット AFLWK-19BB
スタンド STAND-A21-R10-R10
アーム ARM-31-RS
スリムDVDドライブ AFL2-DVD-KIT01-R10
カードリーダー AFL2P-21AMSI-U-R10
Magnetic ストライプリーダー AFL2P-21AMSR-U-R10
Bluetooth モジュールキット AFL2-BT-KIT01-R11
TPM モジュールキット TPM-IN01-R11
EM RFIDリーダー AFL2-EM-RFID-KIT03-R10
Mifare RFID Reader AFL2-MF-RFID-KIT04-R10
温度センサーケーブル 32133-004300-100-RS

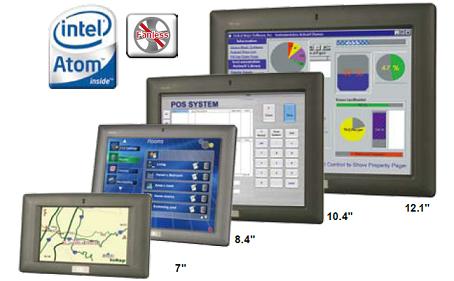

AFL-W07A-N26/08A-N26/10A-N26/12A-N26 軽工業向け、AFOLUXシリーズ 第1世代 7"~12"パネルPC

IEI AFL-W07A-N26/08A-N26/10A-N26/12A-N26 前面 IEI AFL-W07A-N26/08A-N26/10A-N26 裏面 特長
■7" / 8.4" / 10.4"/ 12.1"高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Atom N2600 1.6GHz dual-core
■メモリ DDR3 最大 2GB
■高容量mSATA SSDサポート
■IP64 フロント防水/防塵ベゼル
■ワイドDC入力電源 9~28V
■Panel/Wall/Arm/Stand取付サポート

総合カタログ(PDF 564KB)
IEI AFL-12A-N26 裏面
型番 AFL-W07A-N26 AFL-08A-N26 AFL-10A-N26 AFL-12A-N26
表示サイズ 7"ワイド 8.4"(4:3) 10.4"(4:3) 12.1"(4:3)
表示解像度 WVGA(800x480) SVGA(800x600) XGA(1024x768)
LCD輝度(cd/m2) 500 450 400 500
コントラスト 400:1 600:1 700:1
色数 262K
視野角(H/V) 140°/110° 160°/140° 160°/160°
バックライトMTBF 50000Hrs(LEDバックライト)
タッチパネル 4線抵抗式 5線抵抗式
CPU/チップセット Atom N2600(1.6GHz) / NM10
メモリ DDR3x1(最大2GB)
ストレージ mSATA SSD x 1 2.5" SATA x 1
mSATA SSD x 1
拡張スロット Mini PCIe(802.11 b/g/n 無線LAN Module) x 1
I/Oコネクタ GbE LAN x 2(RJ-45)
USB2.0 x 2 / USB2.0 x 4(AFL-12A-N26)
RS-232 x 1(RJ-45) , RS-422/485 x 1(D-Sub9)
VGA x 1
オーディオ(Line-out) x 1
オーディオ AMP 2W + AMP 2W
筐体 フロントパネル:ABSとPCプラスチック
フロントパネル保護 IP64
入力電源 9 ~ 28V DC
ACアダプタ 90~264VAC 36W 90~264VAC 60W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA 75 x 75mm/100x100mm(AFL-12A-N26))
寸法(WxHxD)(mm) 226 x 140 x 41 234 x 184 x 42 276 x 222 x 51 304 x 246 x 50
重量(Kg) 0.6 0.8 1.4 1.8
動作温度 -10~50℃
注文情報
型名
AFL-W07A-N26/R/2G-R10 7" 500cd/m2 WVGA ファンレスタッチパネルPC, Atom N2600 1.6GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-08A-N26/R/2G-R10 8.4" 450cd/m2 SVGA ファンレスタッチパネルPC, Atom N2600 1.6GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-10A-N26/R/2G-R10 10.4" 400cd/m2 SVGA ファンレスタッチパネルPC, Atom N2600 1.6GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-12A-N26/R/2G-R10 12.1" 500cd/m2 XGA ファンレスタッチパネルPC, Atom N2600 1.6GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
オプション
  AFL-W07A-N26 AFL-08A-N26 AFL-10A-N26 AFL-12A-N26
パネル取付キット AFLPK-12
壁掛け取付キット AFLWK-12
ラック取付キット AFLRK-07 AFLRK-08 AFLRK-10 AFLRK-12
アーム ARM-11-RS/ARM-31-RS
スタンド STAND-A08 / STAND-100-RS STAND-A12 / STAND-100-RS
Vスタンド VSTAND-A07 VSTAND-A10 VSTAND-A12
DC12V入力UPS AUPS-A10-R10
DC9-36V入力UPS AUPS-A20-R10

AFL-07A/08B/08AH/10A/W10A/12A 軽工業向け、AFOLUXシリーズ 第1世代 7"~12"パネルPC

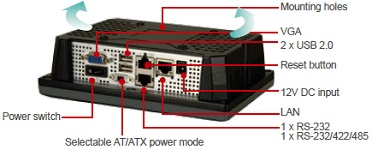

IEI AFL-07A/08B/08AH/10A/W10A/12A 前面 IEI AFL-W10A 特長
■7" / 8" / 8.4" / 10.4" / 12.1"高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Atom N270 1.6GHz
■メモリ 最大 2GB
■低消費電力 23~32W
■802.11b/g/n 無線LAN 搭載
■1.5W x 2 スピーカ搭載
■AT/ATX選択電源スイッチ
■IP64 フロント防水/防塵ベゼル
■Panel/Wall/Rack/Stand取付サポート

総合カタログ(PDF 2051KB)
AFL-07Aカタログ(PDF 535KB)
AFL-08Bカタログ(PDF 516KB)
AFL-08AHカタログ(PDF 625KB)
AFL-10Aカタログ(PDF 517KB)
AFL-W10Aカタログ(PDF 500KB)
AFL-12Aカタログ(PDF 457KB)
型番 AFL-07A AFL-08B AFL-08AH AFL-10A AFL-W10A AFL-12A
表示サイズ 7"ワイド 8"(4:3) 8.4"(4:3) 10.4"(4:3) 10.2"ワイド 12.1"(4:3)
表示解像度 WVGA(800x480) SVGA(800x600) SVGA(800x600) SVGA(800x600) WSVGA(1024x600) XGA(1024x768)
LCD輝度(cd/m2) 500 250 450 400 400 500
コントラスト 400:1 400:1 500:1 500:1 400:1 700:1
色数 262K
視野角(H/V) 140°/110° 140°/130° 160°/140° 120°/100° 140°/110° 160°/160°
バックライトMTBF 50000Hrs/40000Hrs(W10A)/30000(AFL-08B LEDバックライト)
タッチパネル 4線抵抗式 5線抵抗式
CPU/チップセット Atom N270 1.6GHz / Intel 945GSE+ICH7M
AMD Geode LX800 500MHz / AMD Geode CS5536
メモリ 400/500MHz DDR2 SO-DIMM 最大2GB( Atom )
333/400MHz DDR SO-DIMM 最大1GB( Geode )
ストレージ CF Type2 x 1 2.5" SATA x 1
CF Type2 x 1
拡張スロット Mini PCIe(802.11 b/g/n 無線LAN Module) x 1( Atom )
I/Oコネクタ LAN x 2(RJ-45)(AFL-xx-LX)
GbE LAN x 2(RJ-45)
USB2.0 x 2
RS-232 x 1,RS-422/485 x 1(D-Sub9)
オーディオ x 1
USB2.0 x 2
オーディオ AMP 1.5W + AMP 1.5W
筐体 フロントパネル:ABSとPCプラスチック / シャーシ:アルミニウム
フロントパネル保護 IP64
入力電源 DC 12V
消費電力 23W (Atom)
20W (Geode)
25W(Atom) 25W(Atom)
20W(Geode)
28W(Atom)
25W(Geode)
28W(Atom) 32W(Atom)
29W(Geode)
ACアダプタ 90~264VAC 36W 90~264VAC 48W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA 75 x 75mm/100x100mm)
寸法(WxHxD)(mm) 226x140x41 234x177x43 233.86x183.86x41.09 276x227x50.7 280x251x49 304x246x49.5
重量(Kg) 0.6 0.8 0.8 1.4 1.4 1.8
動作温度 0~50℃(07LX-N270)/-10~50℃(07A-N270/W10A)/0~40℃(12A-N270 SATA HDD)
認証 CE , FCC , CB , CCC
注文情報
型名
AFL-07A-N270/R/1G-R21 7" 500cd/m2 WVGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL-07A-LX/R/256-R21 7" 500cd/m2 WVGA ファンレスタッチパネルPC Geode LX800 500MHz, 256MB DDR, ACアダプタ
AFL-07A-LX/R/512-R21 7" 500cd/m2 WVGA ファンレスタッチパネルPC Geode LX800 500MHz, 512MB DDR, ACアダプタ
AFL-08B-N270/R/1G-R21 8" 250cd/m2 SVGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL-08AH-N270/R/1G-R21 8.4" 450cd/m2 SVGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL-08AH-LX/R/256-R21 8.4" 450cd/m2 SVGA ファンレスタッチパネルPC Geode LX800 500MHz, 256MB DDR, ACアダプタ
AFL-08AH-LX/R/512-R21 8.4" 450cd/m2 SVGA ファンレスタッチパネルPC Geode LX800 500MHz, 512MB DDR, ACアダプタ
AFL-10A-N270/R/1G-R21 10.4" 400cd/m2 SVGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL-W10A-N270/R/1G-R21 10.2" 400cd/m2 WSVGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL-12A-N270-J/R/1G-R21 12.1" 500cd/m2 XVGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL-12A-LX/R/256-R21 12.1" 500cd/m2 XVGA ファンレスタッチパネルPC Geode LX800 500MHz, 256MB DDR, ACアダプタ
AFL-12A-LX/R/512-R21 12.1" 500cd/m2 XVGA ファンレスタッチパネルPC Geode LX800 500MHz, 512MB DDR, ACアダプタ
オプション
  AFL-07A AFL-08B AFL-08AH AFL-10A AFL-W10A AFL-12A
パネル取付キット AFLPK-12
壁掛け取付キット AFLWK-12
ラック取付キット AFLRK-07 AFLRK-08 AFLRK-10 AFLRK-12
アーム ARM-11-RS/ARM-31-RS
スタンド STAND-A12
Vスタンド VSTAND-A07 VSTAND-A10 VSTAND-A12
DC/DCコンバータ(DC9-36V入力) IDD-930160-KIT
DC12V入力UPS AUPS-A10-R10
DC9-36V入力UPS AUPS-A20-R10

AFL-15A/15i 軽工業向け、AFOLUXシリーズ 第1世代 15"パネルPC

IEI AFL-15A/15C/15i 前面

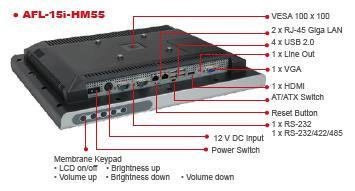

IEI AFL-15A/15C/15i 裏面 特長
■15" XGA 高輝度 TFT LCD
■ファンレス冷却システム(15A-N270)
■低消費電力CPU Atom N270(15A-N270)
■高性能CPU Core i3/i5/i7(15i-HM55)
■メモリ 最大 8GB (15i-HM55)
■802.11b/g/n 無線LAN 搭載
■1.5W x 2 / 3W x 2スピーカ搭載
■AT/ATX選択電源スイッチ
■IP64 フロント防水/防塵ベゼル
■Panel/Wall/Rack/Stand取付サポート

総合カタログ(PDF 2269KB)
AFL-15カタログ(PDF 1212KB)
型番 AFL-15A(E)-N270 AFL-15i(E)-HM55
表示サイズ 15"(4:3)
表示解像度 XGA(1024x768)
LCD輝度(cd/m2) 350 / 250 (E)
コントラスト 700:1 / 600:1(E)
色数 262K(E) / 16.7M
視野角(H/V) 140°/ 125°or 160°/ 160°
バックライトMTBF 50000Hrs / 40000Hrs(E)
タッチパネル 5線抵抗式
CPU/チップセット N270(Atom 1.6GHz)
/ 945GSE+ICH7M
ソケットG(PGA989A)
/ HM55
メモリ DDR2 x 1(最大2GB) DDR3 x 2(最大8GB)
ストレージ 2.5" SATA x 1
CF Type2 x 1 SATA SSD x 1
I/Oコネクタ GbE LAN x 2(RJ-45)
USB2.0 x 4
RS-232 x 1(D-Sub9)
RS-232/422/485 x 1(D-Sub9)
VGA x 1
オーディオ(line-out) x 1
GbE LAN x 2(RJ-45)
USB2.0 x 4
RS-232 x 1(D-Sub9)
RS-232/422/485 x 1(D-Sub9)
VGA x 1
HDMI x 1
オーディオ(line-out) x 1
オーディオ AMP 1.5W + AMP 1.5W AMP 3W + AMP 3W
筐体 フロントパネル:ABSとPCプラスチック / シャーシ:アルミニウム
フロントパネル保護 IP64
入力電源 DC 12V
消費電力 49W 80W
ACアダプタ 90~264VAC 60W 90~264VAC 96W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 394 x 309 x 61 394 x 309 x 66
重量(Kg) 3.2 5.8
動作温度 0~40℃(HDD) /
-10~50℃(CF/SSD)
0~50℃
認証 CE , FCC , CB , CCC
注文情報
型名
AFL-15A-N270/R/1G-R21 15" 350cd/m2 XGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL-15AE-N270/R/1G-R21 15" 250cd/m2 XGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL-15i-HM55-P45/R/1G-R10 15" 350cd/m2 XGA タッチパネルPC Celeron P4500 1.86G , 1GB DDR3, 802.11b/g/n, ACアダプタ
AFL-15iE-HM55-P45/R/1G-R10 15" 250cd/m2 XGA タッチパネルPC Celeron P4500 1.86G , 1GB DDR3, 802.11b/g/n, ACアダプタ
AFL-15i-HM55i3-35/R/2G-R10 15" 350cd/m2 XGA タッチパネルPC Core i3-350M 2.26GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-15iE-HM55i3-35/R/2G-R10 15" 250cd/m2 XGA タッチパネルPC Core i3-350M 2.26GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-15i-HM55i5-52/R/2G-R10 15" 350cd/m2 XGA タッチパネルPC Core i5-520M 2.4GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-15iE-HM55i5-52/R/2G-R10 15" 250cd/m2 XGA タッチパネルPC Core i5-520M 2.4GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-15i-HM55i7-62/R/2G-R10 15" 350cd/m2 XGA タッチパネルPC Core i7-620M 2.66GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-15iE-HM55i7-62/R/2G-R10 15" 250cd/m2 XGA タッチパネルPC Core i7-620M 2.66GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
オプション
  AFL-15A(E)-N270 AFL-15i(E)-HM55
パネル取付キット AFLPK-15 AFLPK-15B
壁掛け取付キット AFLWK-19
ラック取付キット AFLRK-15-R11 AFLRK-15B-R11
スタンド STAND-A19/STAND-B19/STAND-210-R11

AFL-W15A 軽工業向け、AFOLUXシリーズ 第1世代 15.6"パネルPC

IEI AFL-W15A 前面 IEI AFL-W15A 裏面 特長
■15"WXGA TFT LCD
■ファンレス冷却システム
■低消費電力CPU Atom N270
■センサーによる自動明るさ調整機能
■カメラ、マイク搭載
■HDMI搭載(W15A-GM45)
■3W x 2スピーカ搭載
■IP64 フロント防水/防塵ベゼル
■Panel/Wall/Rack/Stand取付サポート

AFL-W15Aカタログ(PDF 934KB)
表示サイズ 15.6"ワイド(16:9)
表示解像度 WXGA(1366x768)
LCD輝度(cd/m2) 250 cd/m2
コントラスト 500:1
色数 16.2M
視野角(H/V) 110°/ 85°
バックライトMTBF 50000Hrs
タッチパネル 5線抵抗式
CPU/チップセット N270(Atom 1.6GHz) / 945GSE+ICH7M
メモリ DDR2 x 1(最大2GB)
ストレージ 2.5" SATA x 1
CF Type2 x 1
I/Oコネクタ GbE LAN x 2(RJ-45)
USB2.0 x 4
RS-232 x 1(D-Sub9)
RS-232/422/485 x 1(D-Sub9)
VGA x 1
オーディオ x 1
オーディオ AMP 3W + AMP 3W
カメラ / マイク 300K ピクセルカメラ / デジタルマイク
筐体 フロントパネル:ABSとPCプラスチック / シャーシ:アルミニウム
フロントパネル保護 IP64
入力電源 DC 12V
消費電力 50W
ACアダプタ 90~264VAC 60W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 400 x 273 x 63
重量(Kg) 3.3
動作温度 0~40℃(HDD)/-10~50℃(CF/SSD)
認証 CE , FCC , CB , CCC
注文情報
型名
AFL-W15A-N270/R/1G-R21 15.6" 250cd/m2 WXGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
オプション
パネル取付キット AFLPK-15B
壁掛け取付キット AFLWK-19
ラック取付キット AFLRK-W15
スタンド STAND-A19/STAND-B19/STAND-210-R11
アーム ARM-11-RS/ARM-31-RS
DC12V入力UPS AUPS-B10-R10
DC9-36V入力UPS AUPS-B20-R10

AFL-17D/17i 軽工業向け、AFOLUXシリーズ 第1世代 17"パネルPC

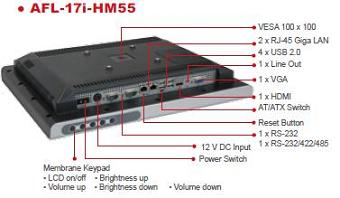

IEI AFL-17D/17A/17C/17i 前面 IEI AFL-17D/17A/17C/17i 裏面 特長
■17"SXGA 高輝度 TFT LCD
■ファンレス冷却システム(17D-N270)
■低消費電力CPU Atom N270(17D-N270)
■高性能CPU Core i3/i5/i7(17i-HM55)
■カメラ、マイク搭載(17D-N270)
■HDMI搭載(17i-HM55)
■1.5W x 2 / 3W x 2スピーカ搭載
■AT/ATX選択電源スイッチ
■IP64 フロント防水/防塵ベゼル
■Panel/Wall/Rack/Stand取付サポート

AFL-17D/17iカタログ(PDF 1,261KB)
型番 AFL-17D-N270 AFL-17i-HM55
表示サイズ 17"(4:3)
表示解像度 SXGA(1280x1024)
LCD輝度(cd/m2) 300 cd/m2 380 cd/m2
コントラスト 800:1
色数 16.7M
視野角(H/V) 160°/ 160°
バックライトMTBF 50000Hrs
タッチパネル 5線抵抗式
CPU/チップセット N270(Atom 1.6GHz)
/ 945GSE+ICH7M
ソケットG(PGA989A)
/ HM55
メモリ DDR2 x 1(最大2GB) DDR3 x 2(最大8GB)
ストレージ 2.5" SATA x 1
CF Type2 x 1 SATA SSD x 1
CD-ROM DVD-COMBO
I/Oコネクタ GbE LAN x 2
USB2.0 x 4
RS-232 x 1
RS-232/422/485 x 1
VGA x 1
オーディオ x 1
GbE LAN x 2
USB2.0 x 4
RS-232 x 1
RS-232/422/485 x 1
VGA x 1
HDMI x 1
オーディオ x 1
オーディオ AMP 3W + AMP 3W AMP 3W + AMP 3W
カメラ 300K ピクセルカメラ / デジタルマイク
筐体 フロントパネル:ABSとPCプラスチック / シャーシ:アルミニウム
フロントパネル保護 IP64
入力電源 DC 12V
消費電力 58W 85W
ACアダプタ 90~264VAC 84W 90~264VAC 96W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 410 x 349 x 83 428 x 350 x 71
重量(Kg) 6.2 6.0
動作温度 0~40℃(HDD) /
-10~50℃(CF/SSD)
0~50℃
認証 CE , FCC , CB , CCC
注文情報
型名
AFL-17D-N270/R/1G-R21 17" 300cd/m2 SXGA ファンレスタッチパネルPC Atom N270 1.6GHz, 1GB DDR2, 802.11b/g/n, ACアダプタ
AFL-17i-HM55-P45/R/1G-R10 17" 380cd/m2 SXGA タッチパネルPC CeleronP4500 1.86GHz, 1GB DDR3, 802.11b/g/n, ACアダプタ
AFL-17i-HM55i3-35/R/2G-R10 17" 380cd/m2 SXGA タッチパネルPC Core i3-350M 2.26GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-17i-HM55i5-52/R/2G-R10 17" 380cd/m2 SXGA タッチパネルPC Core i3-350M 2.26GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-17i-HM55i7-62/R/2G-R10 17" 380cd/m2 SXGA タッチパネルPC Core i7-620M 2.66GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
オプション
  AFL-17D-N270 AFL-17i-HM55
パネル取付キット AFLPK-17D AFLPK-17B
壁掛け取付キット AFLWK-19
ラック取付キット AFLRK-17D-R11 AFLRK-17B-R11
スタンド STAND-A19/STAND-B19/STAND-210-R11
アーム ARM-11-RS/ARM-31-RS
DC12V入力UPS AUPS-B10-R10
DC9-36V入力UPS AUPS-B20-R10

AFL-19i 軽工業向け、AFOLUXシリーズ 第1世代 19"パネルPC

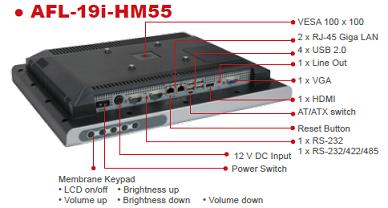

IEI AFL-19A/19i/19C 前面 IEI AFL-19A/19i/19C 裏面 特長
■19" SXGA 高輝度 TFT LCD
■高性能CPU Core i3/i5/i7
■HDMI搭載
■3W x 2スピーカ搭載
■AT/ATX選択電源スイッチ
■IP64 フロント防水/防塵ベゼル
■Panel/Wall/Rack/Stand取付サポート

AFL-19iカタログ(PDF 436KB)
表示サイズ 19"(4:3)
表示解像度 SXGA(1280x1024)
LCD輝度(cd/m2) 450
コントラスト 1000:1
色数 16.7M
視野角(H/V) 178°/178°
バックライトMTBF 50000Hrs
タッチパネル 5線抵抗式
CPU/チップセット ソケットG(PGA989A) / HM55
メモリ DDR3 SO-DIMM x 2(最大8GB)
ストレージ 2.5" SATA x 1
SATA SSD x 1
I/Oコネクタ GbE LAN x 2
USB2.0 x 4
RS-232 x 1, RS-232/422/485 x 1
VGA x 1
HDMI x 1
オーディオ x 1
オーディオ AMP 3W + 3W
筐体 フロントパネル:ABSとPCプラスチック / シャーシ:アルミニウム
フロントパネル保護 IP64
入力電源 DC 12V
消費電力 87W
ACアダプタ 90~264VAC 96W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 470 x 383 x 72
重量(Kg) 6.2
動作温度 0~50℃
認証 CE , FCC , CB , CCC
注文情報
型名
AFL-19i-HM55-P45/R/1G-R10 19" 450cd/m2 SXGA タッチパネルPC CeleronP4500 1.86Hz, 1GB DDR3, 802.11b/g/n, ACアダプタ
AFL-19i-HM55i3-35/R/2G-R10 19" 450cd/m2 SXGA タッチパネルPC Core i3-350M 2.26GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-19i-HM55i5-52/R/2G-R10 19" 450cd/m2 SXGA タッチパネルPC Core i5-520M 2.4GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
AFL-19i-HM55i7-62/R/2G-R10 19" 450cd/m2 SXGA タッチパネルPC Core i7-620M 2.66GHz, 2GB DDR3, 802.11b/g/n, ACアダプタ
オプション
パネル取付キット AFLPK-19B
壁掛け取付キット AFLWK-19
スタンド STAND-A19/STAND-B19/STAND-210-RS11
DC12V入力UPS AUPS-B10-R10
DC9-36V入力UPS AUPS-B20-R10

AFL-W19A 軽工業向け、AFOLUXシリーズ 第1世代 19"パネルPC

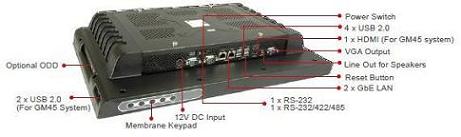

IEI AFL-W19A/W19B 前面 IEI AFL-W19A/W19B 裏面 特長
■19"WGXA+ 高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Atom N270
■1.5W x 2 / 3W x 2スピーカ搭載
■AT/ATX選択電源スイッチ
■IP64 フロント防水/防塵ベゼル
■Panel/Wall/Stand取付サポート

AFL-W19カタログ(PDF 465KB)
表示サイズ 19"ワイド(16:10)
表示解像度 WXGA+(1440x900)
LCD輝度(cd/m2) 300
コントラスト 1000:1
色数 16.2M
視野角(H/V) 170°/160°
バックライトMTBF 50000Hrs
タッチパネル 5線抵抗式
CPU/チップセット N270(Atom 1.6GHz)/ 945GSE+ICH7M
メモリ DDR2 SO-DIMM x 1(最大2GB)
ストレージ 2.5" SATA x 1
CF Type2 x 1
I/Oコネクタ GbE LAN x 2
USB2.0 x 4
RS-232 x 1
RS-232/422/485 x 1
VGA x 1
オーディオ x 1
オーディオ AMP 1.5W + AMP 1.5W
筐体 フロントパネル:ABSとPCプラスチック / シャーシ:アルミウム
フロントパネル保護 IP64
入力電源 DC 12V
消費電力 55W
ACアダプタ 90~264VAC 84W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 475 x 259 x 65
重量(Kg) 5.8
動作温度 0~40℃(HDD) /-10~50℃(CF/SSD)
認証 CE , FCC , CB , CCC
注文情報
型名
AFL-W19A-N270/R/1G-R21 19" 300cd/m2 WXGA+ファンレスタッチパネルPC Atom N270 1.6GHz, DDR2, 802.11b/g/n, ACアダプタ
オプション
パネル取付キット AFLPK-W19B
壁掛け取付キット AFLWK-19
アーム ARM-11-RS / ARM-31-RS
スタンド STAND-A19 / STAND-B19 / STAND-210-R

IKARPC-07A/W10A 車載向け、IKARPCシリーズ 7"/10.1"パネルPC

IEI IKARPC-07A IEI IKARPC-W10A 特長
■7"WSVGA /10.1" WXGA 高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Freescale i.MX6 Cortex-A9 1GHz(07A-A9)
■低消費電力CPU Atom E3826 1.46GHz(07A-BT/W10A-BT)
■GPSレシーバ搭載
■CAN 2.0B/ODB-II搭載
■SDカード対応
■ワイドDC入力電源 9~30V
■拡張動作温度 -20~60℃

IKARPC-07Aカタログ(PDF 1,828KB)

IKARPC-W10A-BTカタログ(PDF 1,220KB)
IEI IKARPC-07Aのコネクタ IEI IKARPC-W10Aのコネクタ

型番 IKARPC-07A-A9 IKARPC-07A-BT IKARPC-W10A-BT
表示サイズ 7"ワイド 10.1"ワイド
表示解像度 WSVGA(1024x600) WXGA(1280x800)
LCD輝度(cd/m2) 500 350
コントラスト 700:1 800:1
視野角(H/V) 130°/140° 160°/140°
タッチパネル 投影静電式
CPU Freescale i.MX6 Cortex-A9(1GHz) Atom E3826(1.46GHz)
メモリ On-board 1GB SDRAM On-board 2GB DDR3L
ストレージ On-board 8GB iNAND flash mSATA SSD x 1
2.5" SATA x 1
SD Card x 1(最大32GB) mSATA SSD x 1
microSD Card x 1(最大32GB)
SD Card x 1(最大32GB)
拡張スロット - Mini PCIe(無線LAN Module) x 1
I/Oコネクタ(20-pin) LAN x 1(RJ-45)
OBD-II/CAN bus x 1(D-Sub9)
USB2.0 x 1
GbE LAN x 1(RJ-45)
OBD-II/CAN bus x 1(D-Sub9)
USB2.0 x 1
-
I/Oコネクタ(24-pin) RS-232 x 1(D-Sub9)
DIO(2in/2out) x 1
オーディオ(Line-in, Line-out) x 1
-
I/Oコネクタ LAN x 1(RJ-45)
OBD-II/CAN bus x 1(D-Sub9)
USB2.0 x 1

Video-in x 1(8-pin)
USB2.0 x 2

アンテナ GPS x1, WWAN x 1
GbE LAN x 1(RJ-45)
OBD-II/CAN bus x 1(D-Sub9)
USB3.0 x 1 / USB2.0 x 1
HDMI x 1
DIO( 4bit input, 4bit out )
アンテナ GPS x1, WWAN x 1
GbE LAN x 1(RJ-45)
USB3.0 x 1 / USB2.0 x 1
RS-232 x 2(DB-9)
OBD-II/CAN bus x 1(D-Sub9)
HDMI x 1
オーディオ(Line-out, Mic-in) x 1
DIO( 4bit input, 4bit out )
アンテナ GPS x1, WWAN x 1
オーディオ AMP 2W
カメラ 5-megapixel CMOS 2-megapixel CMOS
通信 Wi-Fi 802.11a/b/g/n 2T2R
Bluetooth 4.0 + HS
RFID, GPS
Wi-Fi 802.11a/b/g/n/ac(オプション)
Bluetooth 4.0 + 3.0 HS(オプション)
On-board GPS
Wi-Fi 802.11a/b/g/n/ac(オプション)
Bluetooth V2.1(オプション)
On-board GPS
筐体 フロントパネル:ABSとPCプラスチック
入力電源 9 ~ 30V DC
取付 スタンド(VESA 75 x 75mm) スタンド(VESA 100x100mm)
寸法(WxHxD)(mm) 210 x 154 x 28 232.4 x 285.2 x 44
重量(Kg) 0.9 1.77
動作温度 -20~60℃
認証   CE, FCC, E-Mark
対応OS  Android 4.2.2 Windows 7, Windows POSReady7, Windows 8.1

注文情報

型名
IKARPC-07A-A9-R10 7" 500cd/m2 WSVGAタッチパネルPC, Freescale i.MX6 Cortex-A9 1GHz, 1GB SDRAM
IKARPC-07A-BTE3/2G-R10 7" 500cd/m2 WSVGA タッチパネルPC, Atom E3826 1.46GHz, 2GB DDR3L
IKARPC-W10A-BT-E3/2G-R10 10.1" 350cd/m2 WXGAタッチパネルPC, Atom E3826 1.46GHz, 2GB DDR3L

オプション

IKARPC-07A-A9 IKARPC-07A-BT IKARPC-W10A-BT
スタンド IVI-MK03-R10 IVI-MK02-R10
Wi-Fiキット - IKARPC-WIFI-KIT01-R10 IKARPC-WIFI-KIT02-R10
WWANキット -  IKARPC-3G-KIT01-R10 IKARPC-3G-KIT02-R10
OBD-II cable 32025-000300-100-RS
J1939/FMS cable 32025-000400-100-RS
I/Oコネクタ1ケーブル(20-pin) 32024-002400-100-RS 32024-003000-100-RS -
I/Oコネクタ2ケーブル(24-pin) 32024-002900-100-RS 32124-003700-100-RS -
ビデオ入力ケーブル(8-pin) 32010-001700-100-RS - -
ACアダプタ IVIPOWER-4PIN-R10
シガー電源アダプタ 32002-004000-100-RS

PPC-F06B/F08B/F10B 重工業向け、PPCシリーズ 5.7"~10.4"パネルPC

IEI PPC-F06B/F08B/F10B IEI PPC-F06B/F08B/F10Bのコネクタ 特長
■5.7"VGA / 8" SVGA /10.4" SVGA 高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Celeron N2807 1.58GHz(PPC-F06B)
■低消費電力CPU Celeron J1900 2GHz(PPC-F08B/F10B)
■メモリ DDR3L 最大 8GB(PPC-F08B/F10B)
■iRIS-2400リモート管理対応
■IP65 フロント防水/防塵フラットベゼル
■ワイドDC入力電源 9~30V
■拡張動作温度 -10~50℃
■Panel/Wall/Arm/Stand取付サポート

総合カタログ(PDF 1,192KB)
型番 PPC-F06B-BT PPC-F08B-BT PPC-F10B-BT
表示サイズ 5.7"(4:3) 8"(4:3) 10.4"(4:3)
表示解像度 VGA(640x480) SVGA(800x600)
LCD輝度(cd/m2) 550 500 400
コントラスト 800:1 500:1 700:1
色数 262K 16.2M
視野角(H/V) 160°/140° 140°/120° 160°/140°
バックライトMTBF 50000Hrs 25000Hrs 30000Hrs
タッチパネル 4線抵抗式 5線抵抗式
CPU Celeron N2807(1.58GHz) Celeron J1900(2GHz)
メモリ 2GB DDR3L オンボード 2GB DDR3L x 1(最大8GB)
ストレージ SATA DOM mSATA SSD x 1 2.5" SATA x 1
mSATA SSD x 1
拡張スロット - Mini PCIe(802.11 b/g/n 無線LAN Module) x 1
I/Oコネクタ GbE LAN x 2 (RJ-45)
USB3.0 x 2 / USB2.0 x 2
RS-232 x 1(D-Sub9)
RS-422/485 x 1(D-Sub9)
オーディオ(Line-out) x 1
GbE LAN x 2 (RJ-45)
USB3.0 x 2 / USB2.0 x 2
RS-232 x 1(RJ-45)
RS-232/422/485 x 1(D-Sub9)
オーディオ(Line-out) x 1
筐体 フロントパネル:アルミニウム
フロントパネル保護 IP65
入力電源 9 ~ 30V DC
取付 パネル/壁掛/ラック/スタンド/アーム(VESA 75 x 75mm/100x100mm(PPC-F10B))
寸法(WxHxD)(mm) 136.4 x 178.5 x 56.3 182.2 x 222.2 x 44 232.4 x 285.2 x 44
重量(Kg) 0.89 1.17 1.77
動作温度 -10~50℃
注文情報
型名
PPC-F06B-BT-N28/2G/R-R10 5.7" 550cd/m2 VGAタッチパネルPC, Celeron N2807 1.58GHz, 2GB DDR3L, ACアダプタ
PPC-F08B-BT-J1/2G/R-R10 8" 500cd/m2 SVGAタッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
PPC-F10B-BT-J1/2G/R-R10 10.4" 400cd/m2 SVGAタッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
オプション
PPC-F06B-BT PPC-F08B-BT PPC-F10B-BT
パネル取付キット FPK-07-R10 FPK-08-R10
壁掛け取付キット AFLWK-12
アーム ARM-11-RS
スタンド STAND-100-RS/
STAND-B08
STAND-100-RS/
STAND-B08/
STAND-C12-R10
STAND-100-RS/
STAND-B08/
STAND-C12-R10
Wi-Fiキット PPC-WL-KIT02-R11

PPC-F12B/F15B/F17B 重工業向け、PPCシリーズ 12"/15"/17"パネルPC

IEI PPC-F12B IEI PPC-F15B   特長
■12"XGA / 15" XGA /17" SXGA高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Celeron J1900 2GHz
■メモリ DDR3L 最大 8GB
■iRIS-2400リモート管理対応
■IP65 フロント防水/防塵フラットベゼル
■投影静電式/5線抵抗式タッチパネル対応
■ワイドDC入力電源 9~36V
■拡張動作温度 -10~50℃
■Panel/Rack/Wall/Arm/Stand取付サポート

総合カタログ(PDF 1,679KB)
IEI PPC-F15Bのコネクタ
型番 PPC-F12B-BT PPC-F15B-BT PPC-F17B-BT
表示サイズ 12"(4:3) 15"(4:3) 17"(5:4)
表示解像度 XGA(1024x768) SXGA(1280x1024)
LCD輝度(cd/m2) 600 400 350
コントラスト 700:1 800:1
色数 16.2M 16.7M
視野角(H/V) 160°/140° 170°/160°
バックライトMTBF 50000Hrs
タッチパネル 5線抵抗式 / 投影静電式
CPU Celeron J1900(2GHz)
メモリ DDR3L SO-DIMM x 2(最大8GB)
ストレージ 2.5" SATA x 1
mSATA SSD x 1
拡張スロット Mini PCIe(802.11 b/g/n 無線LAN Module) x 1
I/Oコネクタ GbE LAN x 2 (RJ-45)
USB3.0 x 2 , USB2.0 x 2
HDMI x 1 , VGA x 1
RS-232 x 2(D-Sub9)
RS-232/422/485 x 1(D-Sub9)
GbE LAN x 2 (RJ-45)
USB3.0 x 2 , USB2.0 x 2
HDMI x 1 , VGA x 1
RS-232 x 2(D-Sub9)
RS-232/422/485 x 1(D-Sub9)
オーディオ(Line-out) x 1
筐体 フロントパネル:アルミニウム
フロントパネル保護 IP65
入力電源 9 ~ 36V DC
取付 パネル/壁掛/ラック/スタンド/アーム(VESA 100x100mm)
寸法(WxHxD)(mm) 262.2 x 322.2 x 47.2 303 x 378.5 x 46.2 341.4 x 408.4 x 51.8
重量(Kg) 3.2 3.1 5
動作温度 -10~50℃
注文情報
型名
PPC-F12B-BTi-J1/2G/R-R10 12" 600cd/m2 5線抵抗式タッチパネルPC XGAタッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
PPC-F12B-BTi-J1/2G/PC-R10 12" 600cd/m2 投影静電式タッチパネルPC XGAタッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
PPC-F15B-BTi-J1/2G/R-R10 15" 400cd/m2 5線抵抗式タッチパネルPC XGAタッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
PPC-F15B-BTi-J1/2G/PC-R10 15" 400cd/m2 投影静電式タッチパネルPC XGAタッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
PPC-F17B-BTi-J1/2G/R-R10 17" 350cd/m2 5線抵抗式タッチパネルPC SXGAタッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
PPC-F17B-BTi-J1/2G/PC-R10 17" 350cd/m2 投影静電式タッチパネルPC SXGAタッチパネルPC, Celeron J1900 2GHz, 2GB DDR3L, ACアダプタ
オプション
PPC-F12B-BT PPC-F15B-BT PPC-F17B-BT
パネル取付キット FPK-09-R10 FPK-10-R10
壁掛け取付キット WK-190MS-R10
ラック取付キット FRK12-R10 FRK15-R10 FRK17-R10
アーム ARM-31-RS
スタンド STAND-C12-R10/
STAND-A12-RS
STAND-C19-R10/
STAND-A19-RS
Wi-Fiキット PPC-WL-KIT02-R11
iRISキット iRIS-2400-RS

PPC-F15A/F17A/F22A/F24A 重工業向け、PPCシリーズ 15"~24"パネルPC

 IEI PPC-F15A-H81/PPC-F17A-H81 前面  IEI PPC-F15A-H81/PPC-F17A-H81のコネクタ 特長
■15"/ 17"/ 21.5" / 24"高輝度 TFT LCD
■第4世代 Core i7/i5/i3/Pentium CPU
■メモリ 2GB DDR3 x2搭載(最大 16GB)
■iRIS-2400リモート管理対応
■投影静電式/5線抵抗式タッチパネル対応
■IP65 フロント防水/防塵フラットベゼル
■Panel/Wall/Stand/Arm取付サポート

PPC-Fシリーズカタログ(PDF 2075KB)
型番 PPC-F15A-H81 PPC-F17A-H81 PPC-F22A-H81 PPC-F24A-H81
表示サイズ 15"(4:3) 17"(4:3) 21.5"ワイド(16:10) 24"ワイド(16:10)
表示解像度 XGA(1024x768) SXGA(1280x1024) フルHD(1920x1080)
LCD輝度(cd/m2) 400 cd/m2 350 cd/m2 250 cd/m2
コントラスト 700:1 1000:1 3000:1
色数 16.2M 16.7M
視野角(H/V) 160°/140° 170°/160° 178°/178°
バックライトMTBF 50000Hrs 30000Hrs
タッチパネル 5線抵抗式 / 投影静電式 投影静電式
CPU/チップセット 4th Gen Core i7/i5/i3/Pentium/Celeron / H81
メモリ 2GB DDR3 x 2 (最大16GB)
ストレージ 2.5" SATA x 1 2.5" or 3.5" SATA x 1
mSATA x 1
拡張スロット Mini PCIe x 1
I/Oコネクタ GbE LAN x 2 (RJ-45)
USB2.0 x 4
USB3.0 x 2
RS-232 x 4(D-Sub9)
RS-232/422/485 x 1(RJ-45)
VGA x 1
HDMI x 1
オーディオ(line-out, MIC-on) x 1
筐体 フロントパネル:アルミニウム / シャーシ:スチールメタル
フロントパネル保護 IP65
入力電源 ATX電源, 90~264V AC 220W /オプション ATX電源, 24V DC 200W
取付 パネル/壁掛/ラック/スタンド/アーム(VESA100x100mm)
寸法(WxHxD)(mm) 303 x 378.5 x 65.7 341.4 x 408.4 x 73.8 358.4 x 550.4 x 71.2 382 x 600 x 71.7
重量(Kg) 5.6 7.5 10.1 10.5
動作温度 -10~50℃
認証 CE , FCC
注文情報
型名
PPC–F15AA–H81i-P/4G/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC Pentium G3220 (3M Cache, 3.00GHz), 2GB DDR3 x 2
PPC–F15AA–H81i-i3/4G/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC Core i3-4330 (4M Cache, 3.50GHz), 2GB DDR3 x 2
PPC–F15AA–H81i-i5/4G/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC Core i5-4570S (6M Cache, up to 3.60GHz), 2GB DDR3 x 2
PPC–F15AA–H81i-P/4G/PC-R10 15" 400cd/m2 XGA 投影静電式タッチパネルPC Pentium G3220 (3M Cache, 3.00GHz), 2GB DDR3 x 2
PPC–F15AA–H81i-i3/4G/PC-R10 15" 400cd/m2 XGA 投影静電式タッチパネルPC Core i3-4330 (4M Cache, 3.50GHz), 2GB DDR3 x 2
PPC–F15AA–H81i-i5/4G/PC-R10 15" 400cd/m2 XGA 投影静電式タッチパネルPC Core i5-4570S (6M Cache, up to 3.60GHz), 2GB DDR3 x 2
PPC–F17AA–H81i-P/4G/R-R10 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC Pentium G3220 (3M Cache, 3.00GHz), 2GB DDR3 x 2
PPC–F17AA–H81i-i3/4G/R-R10 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC Core i3-4330 (4M Cache, 3.50GHz), 2GB DDR3 x 2
PPC–F17AA–H81i-i5/4G/R-R10 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC Core i5-4570S (6M Cache, up to 3.60GHz), 2GB DDR3 x 2
PPC–F17AA–H81i-P/4G/PC-R10 17" 350cd/m2 SXGA 投影静電式タッチパネルPC Pentium G3220 (3M Cache, 3.00GHz), 2GB DDR3 x 2
PPC–F17AA–H81i-i3/4G/PC-R10 17" 350cd/m2 SXGA 投影静電式タッチパネルPC Core i3-4330 (4M Cache, 3.50GHz), 2GB DDR3 x 2
PPC–F17AA–H81i-i5/4G/PC-R10 17" 350cd/m2 SXGA 投影静電式タッチパネルPC Core i5-4570S (6M Cache, up to 3.60GHz), 2GB DDR3 x 2
PPC–F22AA–H81i-P/4G/PC-R10 21.5" 250cd/m2 フルHD 投影静電式マルチタッチパネルPC Pentium G3220 (3M Cache, 3.00GHz), 2GB DDR3 x 2
PPC–F22AA–H81i-i3/4G/PC-R10 21.5" 250cd/m2 フルHD 投影静電式マルチタッチパネルPC Core i3-4330 (4M Cache, 3.50GHz), 2GB DDR3 x 2
PPC–F22AA–H81i-i5/4G/PC-R10 21.5" 250cd/m2 フルHD 投影静電式マルチタッチパネルPC Core i5-4570S (6M Cache, up to 3.60GHz), 2GB DDR3 x 2
PPC–F24AA–H81i-P/4G/PC-R10 24" 250cd/m2 フルHD 投影静電式マルチタッチパネルPC Pentium G3220 (3M Cache, 3.00GHz), 2GB DDR3 x 2
PPC–F24AA–H81i-i3/4G/PC-R10 24" 250cd/m2 フルHD 投影静電式マルチタッチパネルPC Core i3-4330 (4M Cache, 3.50GHz), 2GB DDR3 x 2
PPC–F24AA–H81i-i5/4G/PC-R10 24" 250cd/m2 フルHD 投影静電式マルチタッチパネルPC Core i5-4570S (6M Cache, up to 3.60GHz), 2GB DDR3 x 2
オプション
型名 PPC-F15A-H81 PPC-F17A-H81 PPC-F22A-H81 PPC-F24A-H81
パネル取付キット FPK-04-R10 FPK-05-R10 FPK-06-R10
壁掛け取付キット WK-190MS-R10
ラック取付キット FRK15-R10 FRK17-R10 N/A
スタンド STAND-A21
STAND-A19-RS
STAND-C19-R10
STAND-C19-R10/STAND-A21-R10
アーム ARM-31-RS
iRISキット iRIS-2400-R10

PPC-3708A-N26/3710A-N26/3712A-N26 重工業向け、PPCシリーズ 8.4"~12.1"パネルPC

IEI PPC-3708A-N26 前面 IEI PPC-3710A-N26 前面 IEI PPC-3712A-N26 前面 特長
■8.4"VGA / 10.4"VGA / 12.1"XGA高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Atom N2600 1.6GHz dual-core
■メモリ DDR3 最大 2GB
■デュアル LAN
■IP65/IP66 フロント防水/防塵ベゼル
■Panel/Wall/Rack/ARM/Stand取付サポート
■丈夫なアルミダイキャストベゼル&スチールシャーシ

PPC-3708Aカタログ(PDF 1,239KB)
PPC-3710Aカタログ(PDF 1,169KB)
PPC-3712Aカタログ(PDF 803KB)
IEI PPC-3708A-N26、3710A-N26、3712A-N26のコネクタ
型番 PPC-3708A-N26 PPC-3710A-N26 PPC-3712A-N26
表示サイズ 8.4"(4:3) 10.4"(4:3) 12.1"(4:3)
表示解像度 VGA(800x600) XGA(1024x768)
LCD輝度(cd/m2) 450 400 500
コントラスト 600:1 700:1
色数 262K
視野角(H/V) 140°/160° 160°/160°
バックライトMTBF 50000
タッチパネル 4線抵抗式 5線抵抗式
CPU/チップセット Atom N2600(1.6GHz) / NM10
メモリ 800MHz DDR3 SO-DIMM 最大2GB
ストレージ 2.5" SATA x 1
mSATA SSD x 1
拡張スロット PCIe(無線LAN Module用) x 1
CD-ROM - スリムタイプCD-ROM x 1
I/Oコネクタ GbE LAN x 2(RJ-45)
USB2.0 x 2
USB3.0 x 2
RS-232 x 2(D-Sub9)
RS-422/485 x 1(D-Sub9)
HDMI x 1
VGA x 1
オーディオ(Line-in, Line-out, Mic-in) x 1
筐体 フロントパネル:アルミダイキャスト / シャーシ:Heavy-duty Steel (SECC)
フロントパネル保護 IP65 IP66 IP65
入力電源 9~28V DC
ACアダプタ 90~264VAC 60W
取付 スタンド/パネル/壁掛/ラック/アーム(VESA 100x100mm)
寸法(WxHxD)(mm) 244 x 175 x 86.5 311 x 242 x 77.8 340 x 260 x 74.8
重量(Kg) 2.2 3.4 6
動作温度 -10~50℃
注文情報
型名
PPC-3708A-N26/R/2G-R10 8.4" 450cd/m2 VGA ファンレス4線抵抗式タッチパネルPC, Atom N2600 1.6GHz, 2GB DDR3
PPC-3710A-N26/R/2G-R10 10.4" 400cd/m2 VGA ファンレス5線抵抗式タッチパネルPC, Atom N2600 1.6GHz, 2GB DDR3
PPC-3712A-N26/R/2G-R10 12.1" 500cd/m2 XGA ファンレス5線抵抗式タッチパネルPC, Atom N2600 1.6GHz, 2GB DDR3
オプション
  PPC-3708A-N26 PPC-3710A-N26 PPC-3712A-N26
ラック取付キット RK-084MS-R10 RK-104MS-R10 RK-121MS-R10
アーム ARM-11-RS
スタンド STAND-100-RS
Wi-Fiモジュール PPC-WL-KIT02-R10

PPC-3708A-N270/3710A-N270/3712A-N270 重工業向け、PPCシリーズ 8.4"~12.1"パネルPC

IEI PPC-3708A-N270 前面 IEI PPC-3710A-N270 前面 IEI PPC-3712A-N270 前面 特長
■8.4"VGA / 10.4" VGA / 12.1"XGA高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Atom N270 1.6GHz
■メモリ DDR2 最大 2GB
■デュアル LAN
■IP65/IP66 フロント防水/防塵ベゼル
■Panel/Wall/Rack/ARM/Stand取付サポート
■丈夫なアルミダイキャストベゼル&スチールシャーシ

PPC-3708Aカタログ(PDF 1,239KB)
PPC-3710Aカタログ(PDF 1,169KB)
PPC-3712Aカタログ(PDF 803KB)
IEI PPC-3708A-N270のコネクタ IEI PPC-3710A-N270のコネクタ IEI PPC-3712A-N270のコネクタ
型番 PPC-3708A-N270 PPC-3710A-N270 PPC-3712A-N270
表示サイズ 8.4"(4:3) 10.4"(4:3) 12.1"(4:3)
表示解像度 VGA(800x600) XGA(1024x768)
LCD輝度(cd/m2) 450 400 500
コントラスト 600:1 700:1
色数 262K
視野角(H/V) 140°/160° 160°/160°
バックライトMTBF 50000
タッチパネル 4線抵抗式 5線抵抗式
CPU/チップセット Atom N270(1.6GHz) / 945GSE + ICH7M
メモリ 533MHz DDR2 SO-DIMM 最大2GB
ストレージ 2.5" SATA x 1
CF Type2 x 1 mSATA SSD x 1
拡張スロット PCIe(無線LAN Module用) x 1
CD-ROM - スリムタイプCD-ROM x 1
I/Oコネクタ GbE LAN x 2(RJ-45)
USB2.0 x 2
RS-232 x 2(D-Sub9)
RS-422/485 x 1(D-Sub9)
VGA x 1
PS/2 x 1
オーディオ(Line-in, Line-out, Mic-in) x 1
筐体 フロントパネル:アルミダイキャスト / シャーシ:Heavy-duty Steel (SECC)
フロントパネル保護 IP65 IP66 IP65
入力電源 9~28V DC
ACアダプタ 90~264VAC 60W
取付 スタンド/パネル/壁掛/ラック/アーム(VESA 100x100mm)
寸法(WxHxD)(mm) 244 x 175 x 86.5 311 x 242 x 77.8 340 x 260 x 74.8
重量(Kg) 2.2 3.4 6
動作温度 -10~50℃
注文情報
型名
PPC-3708A-N270/R/1G-R22 8.4" 450cd/m2 VGA ファンレス4線抵抗式タッチパネルPC, Atom N270 1.6GHz, 1GB DDR2
PPC-3710A-N270/R/1G-R22 10.4" 400cd/m2 VGA ファンレス5線抵抗式タッチパネルPC, Atom N270 1.6GHz, 1GB DDR2
PPC-3712A-N270/R/1G-R22 12.1" 500cd/m2 XGA ファンレス5線抵抗式タッチパネルPC, Atom N270 1.6GHz, 1GB DDR2
オプション
  PPC-3708A-N270 PPC-3710A-N270 PPC-3712A-N270
ラック取付キット RK-084MS-R10 RK-104MS-R10 RK-121MS-R10
アーム ARM-11-RS
スタンド STAND-100-RS
Wi-Fiモジュール PPC-WL-KIT02-R10

PPC-5150A/5170A/5190A 重工業向け、PPCシリーズ 15"~19"パネルPC

IEI PPC-51xxA-H61 前面 IEI PPC-51xxA-H61 裏面 特長
■15"XGA / 17"SXGA / 19"SXGA高輝度 TFT LCD
■高性能CPU Core i7/i5/i3/Pentium
■メモリ 2GB x 2 DDR3(最大16GB)
■デュアル LAN
■IP66 フロント防水/防塵ベゼル
■Panel/Wall/Rack/ARM/Stand取付サポート
■丈夫なアルミダイキャストベゼル&スチールシャーシ

PPC-5150A-H61カタログ(PDF 427KB)
PPC-5170A-H61カタログ(PDF 371KB)
PPC-5190A-H61カタログ(PDF 485KB)
型番 PPC-5150A-H61 PPC-5170A-H61 PPC-5190A-H61
表示サイズ 15"(4:3) 17"(4:3) 19"(4:3)
表示解像度 XGA(1024x768) SXGA(1280x1024)
LCD輝度(cd/m2) 400 350
コントラスト 700:1 800:1 1000:1
色数 16.2M 16.7M
視野角(H/V) 125°/140° 170°/160° 160°/170°
バックライトMTBF 50000Hrs
タッチパネル 5線抵抗式
CPU/チップセット 2nd/3rd Gen Core i7/i5/i3/Pentium/Celeron
/ H61
2nd/3rd Gen Core i7/i5/i3/Pentium/Celeron
/ H61
2nd/3rd Gen Core i7/i5/i3/Pentium/Celeron
/ H61
メモリ 2GB DDR3 SODIMM x 2
(最大16GB)
2GB DDR3 SODIMM x 2
(最大16GB)
2GB DDR3 SODIMM x 2
(最大16GB)
ストレージ 2.5" SATA x 1
CF Type2 x 1, mSATA SSD x 1
拡張スロット PCI x 1 or PCIe x 1
PCIe Mini card x 1
CD-ROM スリムタイプCD-ROM x 1
I/Oコネクタ GbE LAN x 2 (RJ-45)
SFP Fiber LAN x 2
USB3.0 x 2
USB2.0 x 4
RS-232 x 4(D-Sub9)
RS-422/485 x 1(D-Sub9)
VGA x 1
オーディオ(Line-out, Mic-in) x 1
筐体 フロントパネル:アルミダイキャスト / シャーシ:Heavy-duty Steel (SECC)
フロントパネル保護 IP66
入力電源 90~264V AC 220W / 24(18~36V)V DC 200W
取付 スタンド/パネル/壁掛/ラック/アーム(VESA 100x100mm)
寸法(WxHxD)(mm) 410 x 309 x 110.5 452 x 356 x 115 482 x 399 x 115
重量(Kg) 7 8 12.6
動作温度 -20~60℃ -10~50℃
注文情報
型名
PPC-5150A-H61-P/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC, Pentium Dual Core G6xxT (2.2GHz), 2GB DDR3 x 2, AC電源
PPC-5150AD-H61-P/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC, Pentium Dual Core G6xxT (2.2GHz), 2GB DDR3 x 2, DC電源
PPC-5150A-H61-i3/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC, Core i3 Dual Core 2xxxT (2.5GHz), 2GB DDR3 x 2, AC電源
PPC-5150AD-H61-i3/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC, Core i3 Dual Core 2xxxT (2.5GHz), 2GB DDR3 x 2, DC電源
PPC-5150A-H61-i5/R-R10 15" 400cd/m2 XVGA 5線抵抗式タッチパネルPC, Core i5 Dual Core 2xxxT (2.7GHz), 2GB DDR3 x 2, AC電源
PPC-5150AD-H61-i5/R-R10 15" 400cd/m2 XGA 5線抵抗式タッチパネルPC, Core i5 Dual Core 2xxxT (2.7GHz), 2GB DDR3 x 2, DC電源
PPC-5170A-H61-P/R-R10 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC, Pentium Dual Core G6xxT (2.2GHz), 2GB DDR3 x 2, AC電源
PPC-5170AD-H61-P/R-R10 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC, Pentium Dual Core G6xxT (2.2GHz), 2GB DDR3 x 2, DC電源
PPC-5170A-H61-i3/R-R10 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC, Core i3 Dual Core 2xxxT (2.5GHz), 2GB DDR3 x 2, AC電源
PPC-5170AD-H61-i3/R-R10 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC, Core i3 Dual Core 2xxxT (2.5GHz), 2GB DDR3 x 2, DC電源
PPC-5170A-H61-i5/R-R10 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC, Core i5 Dual Core 2xxxT (2.7GHz), 2GB DDR3 x 2, AC電源
PPC-5170AD-H61-i5/R-R10 17" 350cd/m2 SXGA 5線抵抗式タッチパネルPC, Core i5 Dual Core 2xxxT (2.7GHz), 2GB DDR3 x 2, DC電源
PPC-5190A-H61-P/R-R10 19" 350cd/m2 SXGA 5線抵抗式タッチパネルPC, Pentium Dual Core G6xxT (2.2GHz), 2GB DDR3 x 2, AC電源
PPC-5190AD-H61-P/R-R10 19" 350cd/m2 SXGA 5線抵抗式タッチパネルPC, Pentium Dual Core G6xxT (2.2GHz), 2GB DDR3 x 2, DC電源
PPC-5190A-H61-i3/R-R10 19" 350cd/m2 VGA 5線抵抗式タッチパネルPC, Core i3 Dual Core 2xxxT (2.5GHz), 2GB DDR3 x 2, AC電源
PPC-5190AD-H61-i3/R-R10 19" 350cd/m2 VGA 5線抵抗式タッチパネルPC, Core i3 Dual Core 2xxxT (2.5GHz), 2GB DDR3 x 2, DC電源
PPC-5190A-H61-i5/R-R10 19" 350cd/m2 VGA 5線抵抗式タッチパネルPC, Core i5 Dual Core 2xxxT (2.7GHz), 2GB DDR3 x 2, AC電源
PPC-5190AD-H61-i5/R-R10 19" 350cd/m2 VGA 5線抵抗式タッチパネルPC, Core i5 Dual Core 2xxxT (2.7GHz), 2GB DDR3 x 2, DC電源
オプション
PPC-5150A-H61 PPC-5170A-H61 PPC-5190A-H61
1-Slot PCI ライザーカード PCIR-01H-R10
1-Slot PCIe[x1] ライザーカード PCIER-101H-R10

PPC-5152-D525 重工業向け、PPCシリーズ 15" パネルPC

IEI PPC-5152-D525 前面 IEI PPC-5152-D525 裏面 特長
■15"高輝度 TFT LCD
■ファンレス冷却システム
■低消費電力CPU Atom D525 1.8GHz
■IP64 フロント防水/防塵ベゼル
■Panel/Wall/ARM/Stand取付サポート

カタログ(PDF 1,184KB)
表示サイズ 15"(4:3)
表示解像度 XGA(1024x768)
LCD輝度 400cd/m2
コントラスト 500:1
色数 16.2M
視野角(H/V) 160°/140°
バックライトMTBF 50000hrs
タッチパネル 5線抵抗式
CPU/チップセット Atom D525 1.8GHz / ICH8M
メモリ 1GB DDR3 SODIMM (最大4GB)
ストレージ 2.5" SATA x 1
タイプⅡコンパクトフラッシュ x 1
拡張スロット PCI x 2 or PCI x 1 + PCIe x 1
I/Oコネクタ GbE LAN x 2(RJ-45)
SFP Fiber LAN x 2
USB3.0 x 3, USB2.0 x 2
RS-232 x 2(D-Sub9)
RS-232 or 422/485 x 1(D-Sub9), RS-422/485 x 2(RJ-45)
VGA x 1
オーディオ(Line-out, Mic-in) x 1
4CH ビデオ / オーディオキャプチャー x 1(オプション)
オーディオ AMP 1.5W + AMP 1.5W (内部スピーカー x 2)
カメラ 1.3M + MIC
筐体 ベゼル:アルミニウム / シャーシ:Heavy-duty Steel
フロントパネル保護 IP64
取付 スタンド/パネル/壁掛/アーム(VESA 100x100mm)
入力電源 Power1 : DC9~36V( DC19V, ACアダプタ 90W ) , Power2 : DC9~36V( ターミナルブロック )
消費電力 50W
寸法(WxHxD) 422 x 331 x 80mm
重量(Kg) 6.5
動作温度 -20~50℃
認証 CE , FCC
注文情報
型名
PPC-5152-D525/R/1G/2P-R12 15" 400cd/m2 XGA ファンレスタッチパネルPC Atom D525, DDR3-1GB, 2 PCI, ACアダプタ
PPC-5152-D525/R/1G/1P1E-R12 15" 400cd/m2 XGA ファンレスタッチパネルPC Atom D525, DDR3-1GB, 1 PCI + 1 PCIe, ACアダプタ
オプション
パネル取付キット PK-170M
壁掛け取付キット WK-190MS-R10
アーム ARM-11-RS/ARM-31-RS
スタンド STAND-A19-RS/STAND-A21-R10/STAND-210-R11
Wi-Fiモジュール PPC-WL-KIT02-R11
GbE SFPモジュール SFP1G-SX/-I / SFP1G-MLX/-I / SFP1G-LX10/-I / SFP1G-XD70/-I
ファイバーコード FPC-LCLC-MM3M/FPC-LCLC-SS3M

AFL-F08A 軽工業向け、AFLシリーズ 8" フラットベゼルパネルPC

IEI AFL-F08A 前面 IEI AFL-F08A 使用例 特長
■8"SVGA 高輝度 TFT LCD
■ファンレス冷却システム
■エッジの無いフラットベゼル搭載
■静電式マルチタッチパネル搭載
■低消費電力CPU Atom N270 1.6GHz
■802.11b/g/n 無線LAN 搭載
■1.5W x 2 スピーカ搭載
■IP64 フロント防水/防塵ベゼル
■Panel/In-Wall/Wall/Rack/Stand取付サポート

AFL-F08Aカタログ(PDF 2,718KB)
IEI AFL-F08A 裏面
表示サイズ 8"(4:3)
表示解像度 SVGA(800x600)
LCD輝度 250cd/m2
コントラスト 500:1
色数 262K
視野角(H/V) 140°/130°
バックライトMTBF 30000hrs(LED)
タッチパネル 5線抵抗式(オンボードタッチコントローラIC) / 静電式
CPU/チップセット Atom N270 1.6GHz / 945GSE + ICH7M
メモリ 1GB(最大2GB)
ストレージ タイプⅡコンパクトフラッシュ x 1
I/Oコネクタ GbE LAN x 2(RJ-45)
USB2.0 x 2
RS-232 x 1(D-Sub9)
RS-232/422/485 x 1(D-Sub9)
オーディオ(Line-out) x 1
eSATA x 1
オーディオ AMP 1.5W + AMP 1.5W (内部スピーカー x 2)
カメラ 300k + MIC
筐体 ABSとPCプラスチックフロントパネル
フロントパネル保護 IP64
取付 パネル/壁掛/壁内/ラック/スタンド/アーム(VESA 75 x 75mm)
入力電源 DC12V( ACアダプタ 40W )
消費電力 32W
寸法(WxHxD) 234 x177 x 43mm
重量(Kg) 1.8
動作温度 -10~50℃
認証 CE , FCC , CB , CCC
注文情報
型名
AFL-F08A-N270/R/1G-R21 8" 250cd/m2 SVGA ファンレス5線抵抗式タッチパネルPC Atom N270, DDR2-1GB
802.11b/g/n, カメラ+マイク, ACアダプタ
AFL-F08A-N270/PC/1G-R21 8" 250cd/m2 SVGA ファンレス静電式タッチパネルPC Atom N270, DDR2-1GB
802.11b/g/n, カメラ+マイク, ACアダプタ
オプション
パネル取付キット AFLPK-12
壁掛け取付キット AFLWK-12
ラック取付キット AFLRK-08
アーム ARM-11-RS/ARM-31-RS
スタンド STAND-A12
Vスタンド VSTAND-A10
DC/DCコンバータ(DC9-36V入力) IDD-930160-KIT
DC12V入力UPS AUPS-A10-R10
DC9-36V入力UPS AUPS-A20-R10
壁内取付キット AFLIWC-F08A-R10

UPC-V312/V315 重工業向け、UPCシリーズ 12"/15"パネルPC(IP65完全防塵防水)

IEI UPC-V312 前面 IEI UPC-V315 前面 特長
■12.1"XGA / 15" XGA TFT LCD
■ファンレス冷却システム
■低消費電力CPU Atom D525 1.8GHz (UPC-V312)
■高性能CPU Core i7-3517UE / i3-3217UE / Celeron 847 (UPC-V315)
■冗長ディアルワイドDC電源入力(9~36V, 10.5~36V)
■CAN-bus インターフェース
■IP65 完全防水/防塵ベゼル
■F1-F10 ファンクションキー
■丈夫なアルミダイキャストシャーシ
■Wall/Stand/Arm取付サポート

UPC-V312カタログ(PDF 1400KB)
UPC-V315カタログ(PDF 1998KB)
UPC-V312 UPC-V315
IEI UPC-V312-D525のコネクタ IEI UPC-V315のコネクタ
型番 UPC-V312-D525 UPC-V315-QM77/NM70
表示サイズ 12.1"(4:3) 15"(4:3)
表示解像度 XGA(1024x768)
LCD輝度(cd/m2) 600 400
コントラスト 700:1
色数 16.2M
視野角(H/V) 150°/ 130° 125°/ 140°
バックライトMTBF 50000Hrs
タッチパネル 5線抵抗式
CPU / チップセット Atom D525 1.8GHz Dual Core / ICH8M Core i7-3517UE/i3-3217UE / QM77 (QM77)
Celeron 847 / NM70 (NM70)
メモリ オンボード DDR3 1GB (最大1GB) オンボード DDR3 2GB(最大4GB)
+ DDR3 SODIMM x 1(最大4GB)
(システム最大8GB)
ストレージ CF Type2 x 1 2.5" SATA x 1
CF Type2 x 1 mSATA x 1
拡張スロット Mini PCIe(無線LAN Module用) x 1 PCIe Mini Card x 1 (QM77)
I/Oコネクタ GbE LAN x 1 (RJ-45)
USB2.0 x 4
RS-232 x 1
RS-422/485 x 1
CAN-bus x 1
VGA x 1
オーディオ(line-out, Mic) x 1
GbE LAN x 2 (RJ-45)
USB2.0 x 2
USB3.0 x 2(QM77)
RS-232 x 3(RJ-45)
RS-422/485 x 1(RJ-45)
CAN-bus x 1
VGA x 1
HDMI x 1
オーディオ(line-out, Mic) x 1
筐体 フロントパネル:アルミダイキャスト / シャーシ:アルミニウム
保護 完全IP65防塵防水
入力電源 Power1 : 9~36VDC , Power2 : 10.5~36VDC
消費電力 65W ACアダプタ 90W ACアダプタ
取付 パネル/壁掛/ラック/スタンド/アーム
(VESA100x100mm/75x75mm)
パネル/壁掛/スタンド/アーム
(VESA100x100mm/75x75mm)
寸法(WxHxD)(mm) 338.5 x 276.25 x 62.86 427.19 x 330.63 x 77.06
重量(Kg) 4.5 7.97
動作温度 -20~60℃
認証 CE , FCC
注文情報
型名
UPC-V312-D525/R-EM/1G-R10 12.1" 600cd/m² XGAファンレスタッチパネルPC Atom D525 Dual Core 1.8GHz,
1.3Mカメラ, マイク, 1GB DDR3, 802.11b/g/n, EMカードリーダー , リモコン, ACアダプタ
UPC-V312-D525/R-MF/1G-R10 12.1" 600cd/m² XGAファンレスタッチパネルPC Atom D525 Dual Core 1.8GHz,
1.3Mカメラ, マイク, 1GB DDR3, 802.11b/g/n, Mifareカードリーダー , リモコン, ACアダプタ
UPC-V312-D525/R/1G-R10 12.1" 600cd/m² XGAファンレスタッチパネルPC Atom D525 Dual Core 1.8GHz,
1.3Mカメラ, マイク, 1GB DDR3, 802.11b/g/n, リモコン, ACアダプタ
UPC-V315-QM77-i7/R/2G-R10 15" 400cd/m² XGAファンレスタッチパネルPC Core i7-3517UE 1.7GHz,
2Mカメラ, マイク, 2GB DDR3, 802.11a/b/g/n, リモコン, ACアダプタ
UPC-V315-QM77-i3/R/2G-R10 15" 400cd/m² XGAファンレスタッチパネルPC Core i3-3217UE 1.6GHz,
2Mカメラ, マイク, 2GB DDR3, 802.11a/b/g/n, リモコン, ACアダプタ
UPC-V315-NM70-C/R/2G-R10 15" 400cd/m² XGAファンレスタッチパネルPC Celeron 847 1.1GHz,
2Mカメラ, マイク, 2GB DDR3, 802.11a/b/g/n, リモコン, ACアダプタ
オプション
  UPC-V312 UPC-V315
アーム ARM-11-RS / ARM-31-RS ARM-31-RS
壁掛け取付キット AFLWK-19 / AFLWK-19B / AFLWK-12 AFLWK-19B
スタンド STAND-A19 / STAND-B19 / STAND-210-R11 STAND-C19-R10/STAND-100/STAND-210
GPS モジュールキット UPC-GPS-KIT01-R10 UPC-GPS-KIT01-R10
Bluetooth モジュールキット UPC-BT-KIT01-R10 -

S12A/S12ASR 重工業向け、Sシリーズ 12"パネルPC(IP67全面防塵防水)

IEI S12A/S12ASR 前面IEI S12A/S12ASRのコネクタ 特長
■12.1" XGA(1024x768) TFT LCD
■太陽光の下でも見える超高輝度 (1300nits)
■IP67 全面防水/防塵 アルミダイキャストベゼル
■ファンレス冷却システム
■低消費電力CPU Atom N270 1.6GHz
■ワイドDC電源入力(9~28V)
■センサーによる自動画面調整機能
■CAN-bus インターフェース
■Wall/Stand/Arm取付サポート

S12A/S12ASRカタログ(PDF 1690KB)
型番 S12A-N270 S12ASR-N270
表示サイズ 12.1"(4:3)
表示解像度 XGA(1024x768)
LCD輝度(cd/m2) 500 1300
コントラスト 700:1 600:1
色数 16.2M 16.7M
視野角(H/V) 160°/ 160° 160°/ 140°
バックライトMTBF 50000Hrs 100000Hrs
タッチパネル 5線抵抗式
CPU / チップセット Atom N270 1.6GHz / 945GSE + ICH7M
メモリ 400/533MHz DDR2 SO-DIMM 最大2GB
ストレージ 2.5" SATA x 1
CF Type2 x 1
拡張スロット Mini PCIe(無線LAN Module用) x 1
I/Oコネクタ GbE LAN(8-pin M12) x 1
USB2.0(8-pin M12) x 2
RS-232(8-pin M12) x 1
RS-422/485(8-pin M12) x 1
CAN-bus & オーディオ(5-pin M12) x 1
筐体 ベゼル:アルミダイキャスト / シャーシ:Heavy-duty Steel
保護 IP67全面防塵防水
入力電源 9~28VDC
振動 5~17Hz,0.1" double amplitude displacement: 17~640Hz,1.5G acceleration peak to peak
衝撃 10G acceleration part to part(11ms)
消費電力 33W 51W
取付 パネル/ラック/スタンド/アーム(VESA100x100mm/75x75mm)
寸法(WxHxD)(mm) 345.3 x 300.4 x 77
重量(Kg) 4.2 5.3
動作温度 -10~50℃
認証 Meets CE , FCC , DNV
注文情報
型名
S12A/R/1/16-X-R30 12.1" 500cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 160GB HDD(Windows XP Embedded英語版), 802.11b/g/n
S12A/R/1/4-L-R30 12.1" 500cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 4GB CF(LINUX英語版), 802.11b/g/n
S12A/R/1/16-L-R30 12.1" 500cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 160GB HDD(LINUX英語版), 802.11b/g/n
S12A/R/1/1-C6-R30 12.1" 500cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 1GB CF(Windows CE 6.0英語版), 802.11b/g/n
S12A/R/1/4-X-R30 12.1" 500cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 4GB CF(Windows XP Embedded英語版), 802.11b/g/n
S12ASR/R/1/1-C6-R40 12.1" 1300cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 1GB CF(Windows CE 6.0英語版), 802.11b/g/n
S12ASR/R/1/4-X-R40 12.1" 1300cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 4GB CF(Windows XP Embedded英語版), 802.11b/g/n
S12ASR/R/1/32-X-R40 12.1" 1300cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 320GB HDD(Windows XP Embedded英語版), 802.11b/g/n
S12ASR/R/1/4-L-R40 12.1" 1300cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 4GB CF(LINUX英語版), 802.11b/g/n
S12ASR/R/1/32-L-R40 12.1" 1300cd/m² XGAファンレスタッチパネルPC, Atom N270 1.6GHz
1GB DDR2, 320GB HDD(LINUX英語版), 802.11b/g/n
オプション
ラック取付キット SAILORRK-12
アーム ARM-11-RS / ARM-31-RS
スタンド STAND-A12 / STAND-100-RS
USBケーブル(M12コネクタ) CB-M12USB02-R10
LANケーブル(M12コネクタ) CB-M12RJ45-R10
COMケーブル(M12コネクタ) CB-M12COM-R10 / CB-M12COM-R20
CANbus & オーディオケーブル
(M12コネクタ)
CB-M12ACAN-R20
オーディオケーブル CB-M12AUDIO-R10
防水ACアダプタ 63000-CLG6012IC-RS

S19A-QM87/S24A-QM87 船舶向け、Sシリーズ 19"/24"パネルPCnew

IEI S19A-QM87 前面 IEI S24A-QM87 前面 特長
■19" SXGA PMVA LCD / 24"フルHD AMVA LCD
■ファンレス冷却システム
■高性能CPU Core i5-4400E 2.7GHz
■高視野角PMVA/AMVA 液晶パネル採用
■エッジの無いフラットベゼル搭載
■投影静電式マルチタッチパネル搭載
■トリプルディスプレイ出力(VGA,DVI-D,HDMI)
■絶縁保護(RS-232.422/485,DC電源入力,CAN-Bus)
■IP66 フロント防水/防塵ベゼル
■拡張温度動作 -15~+55℃
■iRIS-2400モジュールによるIPMI 2.0対応
■ワイドDC電源入力(18~36V)
■船舶認証 DNV,IEC 60954,IACS-E10,IEC 61174
■Panel/Stand/Ceiling取付サポート

カタログ(PDF 1,002KB)
IEI S19A-QM87,S24A-QM87のコネクタ
型番 S19A-QM87 S24A-QM87
表示サイズ 19"(5:4) 24"ワイド(16:9)
表示解像度 SXGA(1280x1024) フルHD(1920x1080)
LCD輝度(cd/m2) 300
コントラスト 2000:1 5000:1
色数 16.7M
視野角(H/V) 178°/ 178°
バックライトMTBF 50000Hrs
タッチパネル 投影静電式
CPU / チップセット Core i5-4400E 2.7GHz / QM87
メモリ DDR3-1333/1600 SODIMM 最大16GB
ストレージ 2.5" SATA x 2
CFast x 1
拡張スロット Mini PCIe x 2, iRIS-2400 x 1
I/Oコネクタ GbE LAN(2KV isolation protection) x 2
USB3.0 x 2, USB2.0 x 2
RS-232 x 1, RS-232/422/485(2.5 kv isolation protection) x 4
CAN-bus 2.0B, 3-pin terminal block (2.5 kv isolation protection) x 2
VGA x 1, DVI-D x 1, HDMI x 1
オーディオ(Line-in, Line-out, Mic-in) x 1
筐体 ベゼル:アルミダイキャスト / シャーシ:Heavy-duty Steel
保護 フロントパネル:IP66 / シャーシ:IP22
入力電源 18~36VDC
振動/衝撃 IEC 60945 / DNV 2.4 compliant / IACS-E10
消費電力 112W 117W
取付 パネル/スタンド/シーリング
寸法(WxHxD)(mm) 463 x 394 x 113 592 x 374 x 113
重量(Kg) 9.91 13.03
動作温度 -15~55℃
認証 IEC 60945, IACS-E10, DNV
注文情報
型名
S19A-QM87i-i5/PC/4G-R10new 19" 300cd/m² SXGAファンレスタッチパネルPC, Core i5-4400E 2.7GHz, 4GB DDR3(2GBx2)
S24A-QM87i-i5/PC/4G-R10 24" 300cd/m² フルHDファンレスタッチパネルPC, Core i5-4400E 2.7GHz, 4GB DDR3(2GBx2)
オプション
S19A-QM87 S24A-QM87
パネル取付キット PK-S19A-R10 PK-S24A-R10
スタンド STAND-S24A-R10
シーリング取付キット CEILMT-S24-R10
HDMI固定キット HDMI-LK-R10
iRISモジュール iRIS-2400-R10

ICEROCK3/ICECARE-10W/ICEFIRE2 モバイル向け、ICEシリーズ 10.1"/10.4"パネルPCnew

IEI ICEROCK3 IEI ICECARE-10W  IEI ICEFIRE2 特長
■10.1"WXGA / 10.4"XGA 高輝度 TFT LCD
■ファンレス冷却システム(ICEROCK3)
■低消費電力CPU Atom N2800 1.86GHz (ICEFIRE2)
■高性能CPU Core i7-3517U / i7-3517UE / Celeron 1007U (ICEROCK3/ICECARE-10W)
■メモリ DDR3 最大 8GB (ICEROCK3)
■IP65 フロント防水/防塵フラットベゼル
■投影静電式タッチパネル対応

ICEROCK3カタログ(PDF 519KB)

ICECARE-10Wカタログ(PDF 1,687KB)
ICEFIRE2カタログ(PDF 568KB)
ICEROCK3   ICECARE-10W ICEFIRE2
型番 ICEROCK3new ICECARE-10Wnew ICEFIRE2new
表示サイズ 10.1"ワイド(16:9) 10.4"(4:3)
表示解像度 WXGA(1280x800) XGA(1024x768)
LCD輝度(cd/m2) 350
視野角(H/V) 85/85/85/85 Deg 88/88/88/88 Deg
タッチパネル 投影静電式
CPU / チップセット Core i7-3517U or Celeron 1007U
/ NM10
Core i7-3517UE or Celeron 1007U
/ NM10
Atom N2800 1.86GHz / NM10
メモリ オンボード DDR3 4GB
+ DDR3 SODIMM 4GB(オプション)
オンボード DDR3 4GB DDR3-1333 SODIMM 4GB
ストレージ mSATA 32GB MLC mSATA 8GB SLC
拡張スロット Wi-Fi 802.11 b/g/n
Bluetooth 3.0
Modem WCDMA/HSUPA
GPS internal antenna(ICEROCK3)
カメラ フロント:1.3M + リア:5M - フロント:1.3M + リア:3M
I/Oコネクタ USB3.0 x 3
Micro HDMI x 1
オーディオ(ヘッドフォン + マイク) x 1
SDカード x 1
バーコードリーダー:1D/2D x 1
USB2.0 x 2
Micro HDMI x 1
オーディオ(マイク) x 1
カードリーダー x 1
バーコードリーダー:1D/2D(オプション)
USB3.0 x 1
バーコードリーダー:1D/2D(オプション)
オーディオ スピーカー 1W + 1W スピーカー 1.5W スピーカー 2W
フロントパネル保護 IP64 IP54 IP64
バックサイド保護 IP65 -
入力電源 ACアダプタ (19VDC @3A) ACアダプタ (19VDC @2.1A) ACアダプタ (12VDC @5A)
バッテリー 40W 標準バッテリー
40W オプションバッテリー
14.8V 3,500mAh, 51.8WH Dual 11.1V 1,880mAh
認証 CE/FCC Class B/FCC ID/Rohs compliant
寸法(WxHxD)(mm) 297 x 234 x 32 290 x 206.5 x 22.5 270 x 265 x 29
重量(Kg) 1.9 1.1 1.7
動作温度 -0~40℃
注文情報
型名
ICEROCK3-T10-HU-R10new 10.1" 350cd/m2 WXGAファンレスタッチパネルPC, Celeron 1007U, 8GB DDR3, バーコードリーダー, ACアダプタ
ICEROCK3-T10-ETC-R10new 10.1" 350cd/m2 WXGAファンレスタッチパネルPC, Celeron 1007U, 4GB DDR3, バーコードリーダー, ACアダプタ
ICEROCK3-T10-HUI-R10new 10.1" 350cd/m2 WXGAファンレスタッチパネルPC, Core i7-3517U, 8GB DDR3, バーコードリーダー, ACアダプタ
ICECARE-10W-CE-R10new 10.1" 350cd/m2 WXGAタッチパネルPC, Celeron 1007U, 4GB DDR3, バーコードリーダー, ACアダプタ
ICECARE-10W-CE-ET-R10new 10.1" 350cd/m2 WXGAタッチパネルPC, Celeron 1007U, 4GB DDR3, ACアダプタ
ICECARE-10W-I7-R10new 10.1" 350cd/m2 WXGAタッチパネルPC, Core i7-3517UE, 4GB DDR3, バーコードリーダー, ACアダプタ
ICECARE-10W-I7-ET-R10new 10.1" 350cd/m2 WXGAタッチパネルPC, Core i7-3517UE, 4GB DDR3, ACアダプタ
ICEFIRE2-T10-HU-R11new 10.4" 350cd/m2 XGAタッチパネルPC, Atom N2800, 4GB DDR3, バーコードリーダー, ACアダプタ
ICEFIRE2-T10-TR-R11new 10.4" 350cd/m2 XGAタッチパネルPC, Atom N2800, 4GB DDR3, バーコードリーダー, ACアダプタ
ICEFIRE2-T10-ET-R11new 10.4" 350cd/m2 XGAタッチパネルPC, Atom N2800, 4GB DDR3, ACアダプタ
オプション
ICEROCK3 ICECARE-10W ICEFIRE2
キャリングベイ ICEROCK3-CR01-R10 - -
カードリーダー ICEROCK3-3IN1-R10 - ICEFIRE-T10A-SCR01-R10
キャリングケース 7Z000-ICEROCK3-10POUCH 7Z000-ICECARE-10W-R10POUCH 7Z000-ICEFIRET10APOUCH-RS
クレードル - ICECARE-10W-CR01-R10 -
保護ゴム - ICECARE-10W-PR01-R10 -
ドッキングステーション - - ICEFIRE-T10A-DSRG-R10
ドッキングステーション用ACアダプタ - - 19B00-000288-00-RS(家庭用)
19B00-000289-00-RS(医療用)
63040-290090-010-RS(車載用)
医療用ACアダプタ - - 63040-010060-020-RS
バッテリーパック(11.1V 1,880mAh) - - 31603-000016-RS
31603-000020-RS(黒色)
デジタイザペン - - 7Z000-ICEFIRET10APOUCH-RS

MODAT-532A/MODAT-531/MODAT-335 モバイル向け、MODATシリーズ 3.5"/5.3"PDA/EDAnew

IEI MODAT-531 IEI MODAT-335 特長
■3.5"QVGA /5.3"540x960 / 5.3" 480x854 高輝度 LCD
■ファンレス冷却システム
■低消費電力CPU Quad Cortex-A53 1.5GHz / A7 1.2GHz
■低消費電力CPU Marvell PXA 310 624MHz
■OS Android 5.0 (MODAT-532A)
■OS Android 4.2.2 (MODAT-531)
■静電式/抵抗式タッチパネル対応
■IP67 全面防水/防塵(MODAT-532A/531)

MODAT-531カタログ(PDF 339KB)

MODAT-335カタログ(PDF 500KB)
 MODAT-531A-QA7 MODDAT-335
型番 MODAT-532Anew MODAT-531A-QA7new MODAT-335new
表示サイズ 5.3"(9:16) 3.5"(3:4)
表示解像度 540x960 480x854 QVGA(240x320)
LCD輝度(cd/m2) 350 190
視野角(H/V) 85/85/85/85 Deg 70/70/70/70 Deg 80/80/80/80 Deg
タッチパネル 5ポイント静電式 4線抵抗式
CPU Quad Cortex-A53 1.5GHz Quad Cortex-A7 1.2GHz Marvell PXA 310 624MHz
OS Android 5.0 Android 4.2.2 Windows Embedded handheld 6.5
メモリ 8GB eMMC
1GB LPDDR3
4GB eMMC
1GB LPDDR2
256MB Flash
256MB SDRAM
ストレージ microSD x 1(最大32GB)
拡張スロット Wi-Fi 802.11 a/b/g/n
Bluetooth 4.0LE
Modem(オプション)
GPS/AGPS/GLONASS
Wi-Fi 802.11 b/g/n
Bluetooth 3.0
Modem(オプション)
GPS
Wi-Fi 802.11 a/b/g/n
Bluetooth 2.1+EDR
Modem(オプション)
GPS internal antenna
カメラ 13M 8M AF 5M CMOS
I/Oコネクタ Mini USB2.0 x 1
バーコードリーダー:1D/2D x 1
Mini USB2.0 x 1
バーコードリーダー:1D/2D(オプション)
Mini USB2.0 x 1
バーコードリーダー:1D/2D(オプション)
オーディオ スピーカー 0.5W & ヘッドセット/2マイク スピーカー 1.5W & ヘッドセット
保護 IP67 IP54
入力電源 ACアダプタ (5VDC @2.6A) ACアダプタ (5VDC @2.1A)
バッテリー 3,900mAh 3.7V 3,000mAh
認証 - CE/FCC
寸法(WxHxD)(mm) 160.9 x 85.4 x 28.25 160.9 x 85.4 x 28.25 218.5 x 81 x 46.2
重量(g) TBD 386g 405g
動作温度 -10~50℃
注文情報
型名
MODAT-532Anew 5.3" 350cd/m2 静電式タッチパネルPDA, Quad Cortex-A53 1.5GHz, 1GB LPDDR3, 8GB eMMC
バーコードリーダー(1D/2D), Modem 4G LTE, GPS/AGPS/GLONASS, ACアダプタ
MODAT-531A-QA7-R10new 5.3" 350cd/m2 静電式タッチパネルPDA, Quad Cortex-A7 1.2GHz, 1GB LPDDR2, 4GB eMMC
バーコードリーダー(1D/2D), Modem 3G, GPS, ACアダプタ
MODAT-531A-QA7-1D-R10new 5.3" 350cd/m2 静電式タッチパネルPDA, Quad Cortex-A7 1.2GHz, 1GB LPDDR2, 4GB eMMC
バーコードリーダー(1D) Modem 3G, GPS, ACアダプタ
MODAT-531A-QA7-ET-R10new 5.3" 350cd/m2 静電式タッチパネルPDA, Quad Cortex-A7 1.2GHz, 1GB LPDDR2, 4GB eMMC, Modem 3G
GPS, ACアダプタ
MODAT-335-WB65-En-E-R12new 3.5" 190cd/m2 抵抗式タッチパネルEDA, Marvell PXA 310 624MHz, 256MB SDRAM, 256MB Flash
バーコードリーダー(1D/2D), Modem UMTS&GSM, GPS, ACアダプタ
MODAT-335-GPRS-WB65-En-E-R12new 3.5" 190cd/m2 抵抗式タッチパネルEDA, Marvell PXA 310 624MHz, 256MB SDRAM, 256MB Flash
バーコードリーダー(1D), Modem GSM, GPS, ACアダプタ
MODAT-335-1D-WB65-En-R12new 3.5" 190cd/m2 抵抗式タッチパネルEDA, Marvell PXA 310 624MHz, 256MB SDRAM, 256MB Flash
バーコードリーダー(1D), ACアダプタ
オプション
ICEROCK3 ICECARE-10W ICEFIRE2
クレードル - MODAT-531A-CR01-R10 MODAT-300-CR01-R10
ポーチ - 7Z000-MODAT531APOUCH -
バッテリーパック - - 31603-000017-RS
(3.7V 3,000mAh)
16ピンケーブル - - 32024-001500-100-RS
(USB Host, USB Client, RS-232)
ハンドグリップ - - MODAT-335-GRIP-R10
UHFリーダー - - MODAT-335-UHF-R10

価格及び納期はお問い合わせください。

弊社では、メモリ、HDD取付、各種OSインストールなどのサービスを行っています。お問い合わせください。


ホーム | サンテックス・ダイレクトイプロス | 小型モニタ | 組込PC | パネルPC | 高輝度モニタ | 計測制御ボード | CPUボード | イーサネットスイッチ | GPS


お問合わせ
サンテックス株式会社

本社 〒410-2315 静岡県伊豆の国市田京887-1
TEL 0558-76-1885 FAX 0558-76-1890
営業部 〒332-0014 埼玉県川口市金山町12-1
サウスゲートタワー川口2F
TEL 048-228-7180 FAX 048-228-7181
お見積もり、お問い合わせは、こちらでお願いします。
