小型液晶モジュール製品


Shenzhen CDTech Electronics Co.Ltd.(中国、深セン)は、2009年に設立された液晶ディスプレイの専業メーカーです。TFT LCDディスプレイ、LCM、タッチパネル、産業用HMIの開発、販売を行っております。

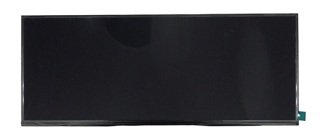

S123AWU01ES  CDTech 12.3" IPS方式ストレッチ超高輝度ワイドスクリーン LCDモジュール

CDTech S123AWU01ES バースクリーン液晶モジュール CDTech S123AWU01ES HDMIボード 特長
■12.3インチ 高輝度ワイドスクリーン
■太陽光の下でも見える高輝度(1000NIT)液晶パネル
■超寿命LEDバックライト採用(MTBF:70,000時間)
■1920x720 高解像度LCD
■ワイド動作温度 -30~85℃
■OSD(On Screen Display Control)機能
■車載などのデジタルサイネージ用途
■マルチタッチパネル対応(TPC)


S123SWU01ES仕様(PDF 961KB)
S123AWU01ES-HDMI
バースクリーンLCD HDMIボード
LCD仕様
型番 S123AWU01ES S123AWU01ES-TPC
表示サイズ 12.3"
解像度 1920x720
LCD輝度(cd/m2) 1000
コントラスト 1000:1
色数 16.7M
バックライトMTBF 70000Hrs
LCDタイプ a-Si
表示モード ノーマルブラック
インターフェース 2ポート LVDS(40ピン)
タッチパネル - 投影静電式
タッチパネルインターフェース - USB
入力電源 / 消費電力 12VDC / 22W
寸法(WxHxD)(mm) 312.4 x 134.86 x 7.3 312.4 x 134.86 x 11.3
重量(g) 466 770
動作温度 -30 ~ 85℃
ボード仕様
型名 CDT123HDMI-01
入力信号 HDMI 1.4 x 1
対応HDMIビデオ信号 480i,480p,720i,720p,1080i,1080p
入出力ポート HDMI
Keypad 14PIN/2.0 UR-A
INVERTER 6PIN/2.0 UR-A
LCD I/F 40PIN FPC LVDS
入力電源 / 消費電力 8-16V DC / スタンバイモード<0.2W
寸法(WxH)(mm) 155 x 48
動作温度 -20 ~ 70℃
注文情報
型名
S123AWU01ES-HDMI 12.3" 1000cd/m2 フルHD, ACアダプタ(12V@3A) S123AWU01ES+CDT123HDMI-01
S123AWU01ES-TPC 12.3" 1000cd/m2 フルHD, USB マルチタッチパネル, ACアダプタ(12V@3A) S123AWU01ES-TPC+CDT123HDMI-01

Shenzhen Jinweishi Photoelectric Technology Co., LTD(JWS)(中国、深セン)は、LCD製品の研究開発、製造、販売を行うハイテク企業です。JWSのLCD製品は50を超える国と地域に輸出されています。


HSD103JPW2-F10-HDMI  JWS 10.25" IPS方式ストレッチ超高輝度ワイドスクリーン LCDモジュールnew

JWS HSD103JPW2-F10 バースクリーン液晶モジュール JWS HSD103JPW2-F10 HDMIボード 特長
■10.25インチ 高輝度ワイドスクリーン
■太陽光の下でも見える高輝度(1000NIT)液晶パネル
■1920x720 高解像度LCD
■16:6 アスペクトレシオ
■HDMI入力ボード付属
■車載などのデジタルサイネージ用途


HSD103JPW2-F10仕様(PDF 1,142KB)
HSD103JPW2-F10-HDMI
バースクリーンLCD HDMIボード
LCD仕様
型番 HSD103JPW2-F10-HDMI
表示サイズ 10.25"
解像度 1920x720
LCD輝度(cd/m2) 1000(付属HDMIボード使用 400)
コントラスト 1000:1
色数 16.7M , NTSC 75(Typ.)
表示サイズ  243.648(W) x 91.369(H)mm
バックライトMTBF 20000Hrs
LCDタイプ a-Si
表示モード ノーマルブラック
インターフェース LVDS(50ピン)
入力電源 / 消費電力 12VDC / 9W
寸法(WxHxD)(mm) 258.9 x 111.1 x 7.55
重量(g) 360
動作温度 -30 ~ 85℃
ボード仕様
入力信号 HDMI 1.4 x 1, VGA x 1, AV x 1
対応HDMIビデオ信号 480i,480p,720i,720p,1080i,1080p
入出力ポート HDMI, VGA, AV
OSD Keypad
LCD I/F 50PIN FPC LVDS
入力電源 12V DC
動作温度 -10 ~ 60℃
注文情報
型名
HSD103JPW2-F10-HDMI 10.25" 1000cd/m2 フルHD, ACアダプタ(12V@2A)new

2007年に設立されたSAEF Technology(中国、深セン)は、ISO9001を2008年に取得しました。SAEF TechnologyはLCDディスプレイの世界的なサプライヤーになっております。


SF-TS340S1710-01  SAEF 3.4" IPS方式 円形LCDモジュール

SAEF SF-TS340S1710-01S19M 液晶モジュール SAEF SF-TS340S1710-01S19M HDMIボード 特長
■3.4" 円形 TFT LCD
■超寿命LEDバックライト採用(MTBF:30,000時間)
■800x800 解像度LCD
■輝度6段階調整可能
■ワイド動作温度 -20~70℃
■車載などのデジタルサイネージ用途


SF-TS340S1710-01仕様(PDF 1,079KB)

SF-TF3401S1710-HDMI
円形LCD HDMIボード
LCD仕様
型名 SF-TS340S1710-01
表示サイズ 3.4"
表示エリア(mm) 水平87.6 x 垂直87.6
表示解像度 800x800
LCD輝度(cd/m2) 350
コントラスト 800:1
色数 16.7M
バックライトMTBF 30000Hrs
LCDタイプ a-Si
表示モード SFT
入力電源 5VDC(USB)
寸法(WxHxD)(mm) 99 x 96.6 x 3.98
重量(g) 65
動作温度 -20 ~ 70℃
ボード仕様
型名 SF-TS340S1710-01-HDMI
入力信号 HDMI 2.0 & 1.4
対応HDMIビデオ信号 2K / 4K
入出力ポート HDMI A TYPE
Micro USB(4,5V-5.5V, 500mA)
MIPI(3.3V,1.8V,MIPI Signal, +/- 5V, Dual Channel B/L Signal)
Key 1 バックライト調整
Key 2 電源スイッチ
入力電源 Micro USB 4,5V-5.5V, 500mA
寸法(WxH)(mm)/重量(g) 64 x 65 / 20
注文情報
型名
SF-TS340S1710-HDMI 3.4" 350cd/m2 800x800, DC電源(USB 5V)


価格及び納期はお問い合わせください。
