Adlink Technology Inc.(台湾)は測定及び自動化に関する工業用コンピュータ設備を提供しています。製品には、工業用コンピュータ、インターフェースカード、モニタリングまたは自動制御モジュール、シングルボードコンピュータ、工業用ActiveX Controlソフトなどがあります。デジタル入出力カードは、弊社のソフトウェアPLC(SPLC)を使用するとシーケンス制御を行うことができます。リアルタイム、高速制御が可能な高速リンクI/Oモジュールを販売します。

ADLINK PCI-9816/9826/9846 ADLINK PCIe-9852 ADLINK PXIe-9852 ADLINK PCIe-GIE72/74 ADLINK NEON-1020 ADLINK USB-1210
PCI-9846 PCIe-9852 PXIe-9852 PCIe-GIE72/74 NEON-1020 USB-1210
 40MS/sデジタイザ  200MS/sデジタイザ 200MS/sデジタイザ  GigE Vision スマートカメラ  2MS/sアナログ入力

ADLINK製品関連リンク  工業用PC | 組込PC

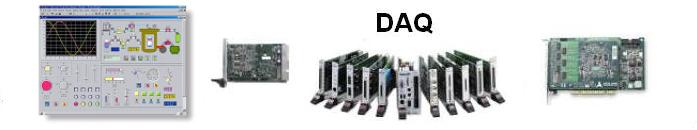

DAQ カード

DAQ(Data Acquisition System)は、一般的にアナログチャネルをディジタル化し、そのデータをディジタル形式で保存することによってデータを収集するシステムです。このようなシステムは、スタンドアロンとするかまたはコンピュータと接続することが可能で、多チャネルのデータを収集することができます。ADLINK社はDAQ カードをPCI、PCI Express、PXI、compactPCIカードで対応しております。

PCI カード

DAQ-2000シリーズ 4CH 14/16Bit 最大2MS/s 同時サンプリング アナログ入力 ( DAQ-2005, DAQ-2006, DAQ-2010, DAQ-2016 )
DAQ-2200シリーズ 64CH 12/16Bit 250kS/500kS/3MS/s アナログ入力 ( DAQ-2204, DAQ-2205, DAQ-2206 )
DAQ-2208 96CH 12Bit 3MS/s アナログ入力
DAQ-2213/2214 16CH 16Bit 250kS/s アナログ入力
DAQ-2500シリーズ 4/8CH 12Bit 最大1MS/s アナログ出力、マルチ機能 ( DAQ-2501, DAQ-2502 )
PCI-9820 2CH 14Bit 65MS/s SDRAM付デジタイザ
PCI-9816/9826/9846 4CH 16Bit 10/20/40MS/s 512MBメモリ付デジタイザ
PCI-9812/9810 4CH 10/12Bit 20MS/s 同時サンプリング アナログ入力
PCI-9114シリーズ 32CH 16Bit 最大250kS/s アナログ入力 マルチ機能
PCI-9221 16CH 16Bit 最大250kS/s アナログ入力 2CH エンコーダ、マルチ機能
PCI-9222/9223 16/32CH 16Bit 最大500/250kS/s アナログ入力 2CH エンコーダ マルチ機能
PCI-9113A 32CH 12Bit 100kS/s 絶縁型アナログ入力 マルチ機能
PCI-9112 16CH 12Bit 110kS/s アナログ入力 マルチ機能
PCI-9111シリーズ 16CH 12/16Bit 100kS/s アナログ入力 マルチ機能 低価格
PCI-9527 2CH 24Bit 432KS/s 同時サンプリング アナログ入力 & アナログ出力
PCI-9524 4CH 24Bit ロードセル入力 マルチ機能
PCI-8570 132 MB/s (32-bit, 33 MHz) / 528 MB/s (64-bit, 66 MHz) 高速PXI/cPCIリモートコントローラー
PCI-6208/6216シリーズ 8/16CH 16Bit アナログ出力( PCI-6208V-GL, PCI-6216V-GL, PCI-6208A )
PCI-6308シリーズ 8CH 12Bit 絶縁型アナログ出力( PCI-6308V, PCI-6308A )
PCI-7200 12MB/s高速 32CH デジタル入力 & 32CH デジタル出力
PCI-7258 32CH フォトモスリレー出力(SPST) & 2CH 絶縁 デジタル入力
PCI-7256 16CH ラッチングリレー出力(SPDT) & 16CH 絶縁 デジタル入力
PCI-7250/7251 8CH リレー出力(4 SPDT & 4 SPST) & 8CH 絶縁 デジタル入力
LPCI-7250 8CH リレー出力(4 SPDT & 4 SPST) & 8CH 絶縁 デジタル入力 Low Profile PCI
PCI-7260 8CH 高出力リレー & 8CH 絶縁デジタル入力モジュール
PCI-7442/7443/7444 64CH 絶縁デジタル入力 & 64CH 絶縁デジタル出力 / 128CH 絶縁デジタル入力 / 128CH 絶縁デジタル出力
PCI-7432/7433/7434 32CH 絶縁デジタル入力 & 32CH 絶縁デジタル出力 / 64CH 絶縁デジタル入力 / 64CH 絶縁デジタル出力
PCI-7230/7233/7234 16CH 絶縁デジタル入力 & 16CH 絶縁デジタル出力 / 32CH 絶縁デジタル入力 / 32CH 絶縁デジタル出力
LPCI-7230 16CH 絶縁デジタル入力 & 16CH 絶縁デジタル出力 Low Profile PCI
PCI-7396 96CH TTL デジタル入出力
PCI-7296/7248/7224 96/48/24CH Opto-22互換 TTL デジタル入出力
PCI-8554 10CH タイマー、カウンタ & 8CH デジタル入出力
PCI-RTV24 4CH 標準カメラ用リアルタイムビデオキャプチャボード
LPCI-3488A 高機能IEEE 488 GPIBインターフェース 1.5MB/sデータ転送 Low Profile PCI

PCI Express カード

DAQe-2000シリーズ 4CH, 14/16Bit 最大2MS/s 同時サンプリング アナログ入力 (DAQe-2005,DAQe-2006,DAQe-2010,DAQe-2016 )
DAQe-2200シリーズ 64CH 12/16Bit 250kS/500kS/3MS/s アナログ入力(DAQe-2204,DAQe-2205,DAQe-2206 )
DAQe-2208 96CH 12Bit 最大3MS/s アナログ入力
DAQe-2213/2214 16CH 16Bit 250kS/s アナログ入力( DAQe-2213, DAQe-2214 )
DAQe-2500シリーズ 4/8CH 12Bit 最大1MS/s アナログ出力、マルチ機能( DAQe-2501, DAQe-2502 )
PCIe-9852 2CH 14Bit 最大200MS/s デジタイザ
PCIe-9834 4CH 16Bit 最大80MS/s デジタイザ
PCIe-9814 4CH 12Bit 最大80MS/s デジタイザ
PCIe-9529 8CH 24Bit 最大192KS/s 同時サンプリング アナログ入力
PCIe-PXIe-8638 PCI Express-to-PXI Express expansion kit
PCIe-8560 32-bit/66 MHz 高速PXI/cPCIリモートコントローラー
PCIe-7300A 80MB/s高速 32CH デジタル入出力
PCIe-7350 50MB/s高速 32CH デジタル入出力
PCIe-7360 100MHz高速 32CH デジタル入出力
PCIe-7200 12MB/s高速 32CH デジタル入力 & 32CH デジタル出力
LPCIe-7230 16CH 絶縁デジタル入力 & 16CH 絶縁デジタル出力 Low Profile PCI
LPCIe-7250 8CH リレー出力(4 SPDT & 4 SPST) & 8CH 絶縁 デジタル入力 Low Profile PCI
PCIe-7248/7296 96/48CH Opto-22互換 デジタル入出力
PCIe-6208 8CH 16Bit アナログ出力new
PCIe-RTV24 4CH 標準カメラ用リアルタイムビデオキャプチャボード
PCIe-CPL64 2CH デジタルCamera Link PoCL Frame Grabber, PCI Express x4
PCIe-FIW62 2CH IEEE1394.b Frame Grabber, PCI Express x1
PCIe-FIW64 4CH IEEE1394.b Frame Grabber, PCI Express x1
PCIe-GIE72/74 2/4CH GigE Vision PoE+ Frame Grabbers, PCI Express x4new
PCIe-GIE64+ 4CH Power over Ethernet Frame Grabber, PCI Express x4
PCIe-HDV62 1CH HDTV Frame Grabber/HDMI Video Capture, PCI Express x4
PCIe-HDV62A 1CH HDMI ビデオ & オーディオ キャプチャ, PCI Express x4

PXI カード

PXI-9527 2CH 24Bit 432KS/s 同時サンプリング アナログ入力 & アナログ出力
PXIe-9529 8CH 24Bit 最大192KS/s 同時サンプリング アナログ入力
PXIe-9848 8CH 14Bit 最大100MS/s デジタイザ PXI Express
PXIe-9852 2CH 14Bit 最大200MS/s デジタイザ PXI Express
PXI-9816/9846 4CH 16Bit 10/40MS/s 512MBメモリ付デジタイザ
PCIe-PXIe-8638 PCI Express-to-PXI Express expansion kit
PXI-8570 32-bit, 33 MHz / 64-bit, 66 MHz 高速リモートコントローラー(PXIシャーシ側)
PXI-8565 32-bit/66 MHz 高速リモートコントローラー(PXIシャーシ側)
PXI-2000シリーズ 4CH 14/16Bit 最大2MS/s 同時サンプリングアナログ入力 ( PXI-2005, PXI-2006, PXI-2010, PXI-2016 )
PXI-2020シリーズ 8/16CH 16Bit 250KS/s 同時サンプリングアナログ入力 ( PXI-2020, PXI-2022 )
PXI-2208 96CH 12Bit 3MS/s アナログ入力
PXI-2200シリーズ 64CH 12/16Bit 最大3MS/s アナログ入力 ( PXI-2204, PXI-2205, PXI-2206 )
PXI-2500シリーズ 4/8CH 12Bit 最大1MS/s アナログ出力、マルチ機能 ( PXI-2501, PXI-2502 )
PXIe-HDV62A 1CH HDMI ビデオ & オーディオ キャプチャ, PXI Express

3U CompactPCI カード

cPCI-9116 64CH 16Bit 最大250KS/s アナログ入力 マルチ機能new
cPCI-8554 10CH タイマー、カウンタ & 8CH デジタル入出力new
cPCI-7300 80MB/s 高速32CH デジタル入出力
cPCI-7252 8CH リレー出力 16CH 絶縁デジタル入力
cPCI-7432/7433/7434 32CH 絶縁デジタル入力 & 32CH 絶縁デジタル出力 / 64CH 絶縁デジタル入力/出力
cPCI-7248/7249R 48CH デジタル入出力 & タイマー/カウンタ
cPCI-6208/6216シリーズ 8/16CH 16Bit アナログ出力
cPCI-3544 4ポート RS-422/485 シリアル通信
cPCI-3534/3538 4/8ポート 非同期シリアル通信 3ポートRS-232C & 1ポートRS-422/485/ 8ポートRS-232C
cPCI-7841シリーズ 2ポート CANインターフェース

6U CompactPCI カード

cPCI-8168 8軸モーションコントロール(直線、円弧補間)

モーションコントロール カード

PCI-8102 2軸 ステッピングモータ/サーボモータ モーションコントロール(直線、円弧補間)
PCI-8134A 4軸 ステッピングモータ/サーボモータ モーションコントロール(直線補間)
PCI-8144 4軸 ステッピングモータ モーションコントロール(外部信号による同時開始/停止機能)
PCI-8154 4軸 ステッピングモータ/サーボモータ モーションコントロール(直線、円弧補間)
PCI-8158 8軸 ステッピングモータ/サーボモータ モーションコントロール(直線、円弧補間)
PCI-8164 4軸 ステッピングモータ/サーボモータ モーションコントロール(直線、円弧補間)
PCI-8254/8258 4/8軸 DSPベース モーションコントロール
PCI-8124-C 4CH エンコーダ(トリガー機能)
PCI-8136 6CH エンコーダ & マルチ機能I/O

SSCNETは、従来のパルス列指令やアナログ指令では得られなかった装置の高性能化・高精度化を実現します。パルス列指令で高速、高精度な制御を行うには、パルスの周波数に制約があります。また、アナログ指令(電圧指令)もノイズの影響、ケーブル長による電圧降下、および温度ドリフト等の影響を受けやすいなどの問題があります。これらの問題点を解決し、『よりなめらかに高速、高精度な動作』を実現したのがSSCNETです。SSCNETは同期性の高い高速シリアル通信方式を採用しており、サーボモータの同期制御システム、絶対位置システムを容易に構築できます。また、コネクタによるワンタッチ接続のため、配線作業の簡素化がはかれます。

マシン監視製品

NEON-1020 Atom E3845 1.91GHz, スマートカメラ, monochrome global shutter CMOS sensor, 2MP, 120fps, IP67
NEON-1021 Atom E3845 1.91GHz, スマートカメラ, monochrome global shutter CMOS sensor, 2MP, 60fps, IP67new
NEON-1040 Atom E3845 1.91GHz, スマートカメラ, monochrome global shutter CMOS sensor, 4MP, 60fps, IP67
PCIe-2602 2CH 3G/HD/SD-SDI Video/Audio キャプチャボード
PCI-RTV24 4CH 標準カメラ用リアルタイムビデオキャプチャボード
PCIe-RTV24 4CH 標準カメラ用リアルタイムビデオキャプチャボードPCI Express x1
PCIe-CPL64 2CH デジタルCamera Link PoCL Frame Grabber PCI Express x4
PCIe-FIW62 2CH IEEE1394.b Frame Grabber, PCI Express x1
PCIe-FIW64 4CH IEEE1394.b Frame Grabber, PCI Express x1
PCIe-GIE72/74  2/4CH GigE Vision PoE+ Frame Grabbers, PCI Express x4new
PCIe-GIE64+ 4CH Power over Ethernet Frame Grabber, PCI Express x4
PCIe-HDV62 1CH HDTV Frame Grabber/HDMI Video Capture, PCI Express x4
PCIe-HDV62A 1CH HDMI ビデオ & オーディオ キャプチャ, PCI Express x4
PXIe-HDV62A 1CH HDMI ビデオ & オーディオ キャプチャ, PXI Express

USB製品

USB-1210 4CH 16Bit 2MS/s アナログ入力 アナログ出力 マルチ機能
USB-1901/1902/1903 8/16CH 16Bit 250kS/s アナログ入力 アナログ出力 マルチ機能
USB-2401 4CH 24Bit 2kS/s アナログ入力
USB-2405 4CH 24Bit 128kS/s アナログ入力
USB-3488A 高機能IEEE 488 USB GPIBインターフェース
USB-7230 32CH 絶縁デジタル入力 & 2CH カウンタ
USB-7250 8CH リレー出力 & 8CH 絶縁デジタル入力 & 2CH カウンタ

ターミナルボード

DIN-50P DINレール汎用 50ピンリボンコネクタ ( ケーブル別売 )

SPDT(Single Pole Doble Throw)は単極双投で、同時に二つの操作端を別々に作動させることができる接点です。
SPST(Single Pole Single Throw)は単極単投で、たとえば温度が上がったときにランプをつけるような接点です。

ソフトウェア

DAQBench 計測システム開発、SCADA/HMI(画面作成)用 32bit ActiveX Controls カタログ(PDF 556KB)
PCIS-DASK データ収集ソフトウエアキットWin32-DLLライブラリ
D2K-DASK DAQ-2000シリーズWin32-DLLライブラリ
WD-DISK PCI-9820デジタイザ用Win32-DLLライブラリ
PCIS-DASK/X データ収集ソフトウエアキットLinuxライブラリ
D2K-DASK/X DAQ-2000シリーズデータ収集ソフトウエアキットLinuxライブラリ
WD-DASK/X PCI-9820デジタイザ用Linuxライブラリ
PCIS-OCX データ収集ソフトウエアキットActiveXコントロール
D2K-OCX DAQ-2000シリーズActiveXコントロール
WD-OCX PCI-9820デジタイザ用ActiveXコントロール
DAQ-MTLB for MATLAB MATLABデータ収集ソフトウエアツールボックスアダプタ
DAQ-LVIEW PnP LabVIEWデータ収集VIセット

SCADA(Supervisory Control And Data Acquisition System)は、パソコンとリモートI/Oユニットを組み合わせてデータ収集を行うシステムです。

高速リンクカード、リモートI/Oモジュール カタログ(PDF 6,575KB)

ボーレート 3/6/12 Mbps、転送距離200m(6Mbps)、高速リアルタイム応答
複数モジュール選択可能(デジタルI/O、アナログI/O、モーション)、省配線( RJ45ケーブル使用 )

PCI-7853/54 高速リンクマスターコントローラインターフェースPCIカード(通信条件をソフトウェアで制御)
HSL-DI16DO16-UD 16CHディスクリート入力 & 16CHディスクリート出力、UDコネクタ
HSL-DI16DO16-US 16CHディスクリート入力 & 16CHディスクリート出力、USコネクタ
HSL-DO16-UC/
HSL-DI16-UC
16CHディスクリート出力 / 16CHディスクリート入力
HSL-AO4-U 4CHアナログ出力
HSL-HUB3/Repeater 高速リンク拡張モジュール
HSL-Terminator 高速リンク拡張モジュール
HSL-DI16DO16-M-NN 16CHディスクリート入力 & 16CHディスクリート出力
HSL-DI32-M-N/
HSL-DI32-M-P
32CHディスクリート入力
HSL-DO32-M-N/
HSL-DO32-M-P
32CHディスクリート出力
HSL-R8DI16-M-N/
HSL-R8DI16-M-P
8CHリレー出力 & 16CHディスクリート入力
HSL-TB32-M-DIN HSLモジュール用ターミナル
HSL-4XMO 4軸 ステッピングモータ/サーボモータパルス列・モーションコントロール
HSL-HUB3/Repeater 高速リンク拡張モジュール
HSL-DI16-UL 16CHディスクリート入力 パルス幅延長機能付
HSL-TB32-MD 32CH入出力ターミナル

リモートI/Oモジュール

ND-6510 RS-422/RS-485 リピータ
ND-6520 RS-232 to RS-422/RS-485コンバータ
ND-6530 USB to RS-422/RS-485コンバータ
ND-6013 3CH RTD(測温抵抗体)入力
ND-6017 8CH アナログ入力
ND-6018 8CH 熱電対入力
ND-6021 12Bit アナログ出力(電圧0-10V 電流0-20mA 4-20mA)
ND-6024 4CH 12Bitアナログ出力(電圧-10V-10V) & 7CH TTL デジタル入力
ND-6050 7CH TTL デジタル入力 & 8CH オープンコレクタ出力
ND-6052 8CH 絶縁デジタル入力
ND-6053 16CH デジタル入力
ND-6054 15CH 絶縁デジタル出力
ND-6056 15CH 絶縁デジタル出力
ND-6058 28CH 8255PPI
ND-6060 4CH リレー出力(2 SPDT & 2 SPST) & デジタル入力
ND-6063 8CH リレー出力(8 SPST)
ND-6080 2CH カウンタ

RTD(Resistance Temperature Detector:測温抵抗体)は通常、低レベル電流を流して電圧ドロップを測定することにより温度を計測するための大きい温度係数を持つ抵抗温度検出器です。

ADLINK TECHNOLOGY INC.は台湾の工業用PCメーカーですが、国内メーカーに負けない品質・サービスをご提供致ます。台湾で唯一のモトローラー認定工場であり、6σ(SIX SIGMA)という大変に厳しい生産管理システムをオペレーションしています。海外・国内の有名メーカーにもOEM/ODMをおこなっており、お客様のご要求に細かく対応をさせていただいております。ADLINK製品の価格や納期はお問い合わせください。
