- 書式
- ＡＤＤ 被加数 加数 レジスタ
- 機能
- 被加数と加数を加算し指定したレジスタへ格納します。アキュムレータがＯＮの場合のみ演算を実行します。被加数と加数は数値またはレジスタを使用できます。
- 使用例
- 書式
- ＳＵＢ 被減数 減数 レジスタ
- 機能
- 被減数と減数を減算し指定したレジスタへ格納します。アキュムレータがＯＮの場合のみ演算を実行します。被減数と減数は数値またはレジスタを使用できます。
- 使用例
- 書式
- ＭＵＬ 被乗数 乗数 レジスタ
- 機能
- 被乗数と乗数を乗算し指定したレジスタへ格納します。アキュムレータがＯＮの場合のみ演算を実行します。被乗数と乗数は数値またはレジスタを使用できます。
- 使用例
- 書式
- ＤＩＶ 被除数 除数 レジスタ
- 機能
- 被除数と除数を除算し指定したレジスタへ格納します。アキュムレータがＯＮの場合のみ演算を実行します。被除数と除数は数値またはレジスタを使用できます。
- 使用例
- 書式
- ＭＯＶ 転送元 転送先
- 機能
- 転送元データを転送先データに格納します。アキュムレータがＯＮの場合のみ実行します。
- 使用例
- 書式
- ＣＥＱ 被検査数 検査数 ビットレジスタ
- 機能
- 被検査数と検査数が等しいか比較します。アキュムレータがＯＮの場合のみ比較し、その結果をビットレジスタに格納します。比較結果が等しいときＯＮ、等しくないとき０ＦＦを格納します。被検査数と検査数は数値またはレジスタで設定します。アキュムレータがＯＦＦの場合は最後の比較結果が保持されます。
- 使用例
- 書式
- ＣＧＴ 被検査数 検査数 ビットレジスタ
- 機能
- 被検査数が検査数より大きいか比較します。アキュムレータがＯＮの場合のみ比較し、その結果をビットレジスタに格納します。比較結果が大きいときＯＮ、大きくないとき０ＦＦを格納します。被検査数と検査数は数値またはレジスタで設定します。アキュムレータがＯＦＦの場合は最後の比較結果が保持されます。
- 使用例
- 書式
- ＣＬＴ 被検査数 検査数 ビットレジスタ
- 機能
- 被検査数が検査数より小さいか比較します。アキュムレータがＯＮの場合のみ比較し、その結果をビットレジスタに格納します。比較結果が小さいときＯＮ、小さくないとき０ＦＦを格納します。被検査数と検査数は数値またはレジスタで設定します。アキュムレータがＯＦＦの場合は最後の比較結果が保持されます。
- 使用例
- 書式
- ＣＧＥ 被検査数 検査数 ビットレジスタ
- 機能
- 被検査数が検査数以上か比較します。アキュムレータがＯＮの場合のみ比較し、その結果をビットレジスタに格納します。比較結果が以上のときＯＮ、小さいとき０ＦＦを格納します。被検査数と検査数は数値またはレジスタで設定します。アキュムレータがＯＦＦの場合は最後の比較結果が保持されます。
- 使用例
- 書式
- ＣＬＥ 被検査数 検査数 ビットレジスタ
- 機能
- 被検査数が検査数未満か比較します。アキュムレータがＯＮの場合のみ比較し、その結果をビットレジスタに格納します。比較結果が以下のときＯＮ、大きいとき０ＦＦを格納します。被検査数と検査数は数値またはレジスタで設定します。アキュムレータがＯＦＦの場合は最後の比較結果が保持されます。
- 使用例
- 書式
- ＢＣＤ 被変換数 レジスタ
- 機能
- 被変換数をＢＣＤコードに変換し指定したレジスタへ格納します。アキュムレータがＯＮの場合のみ実行します。被変換数は数値またはレジスタが使用できます。
- 使用例
- 書式
- ＢＩＮ 被変換数 レジスタ
- 機能
- 被変換数をＢＩＮコードに変換し指定したレジスタへ格納します。アキュムレータがＯＮの場合のみ実行します。被変換数は数値またはレジスタが使用できます。
- 使用例
- 書式
- ＡＢＳ 被変換数 レジスタ
- 機能
- 被変換数を絶対値に変換し指定したレジスタへ格納します。アキュムレータがＯＮの場合のみ実行します。被変換数は数値またはレジスタが使用できます。
- 使用例
- 書式
- ＡＳＲ 被変換レジスタ シフト回数
- 機能
- 被変換レジスタを指定したシフト回数だけ算術右シフトします。アキュムレータがＯＮの場合のみ実行します。シフト回数は数値またはレジスタが使用できます。最上位の符号ビットが順次シフトされますからデータの符号はかわりません。
- 使用例
- 書式
- ＡＳＬ 被変換レジスタ シフト回数
- 機能
- 被変換レジスタを指定したシフト回数だけ算術左シフトします。アキュムレータがＯＮの場合のみ実行します。シフト回数は数値またはレジスタが使用できます。最下位にはゼロが入力されます。
- 使用例
- 書式
- ＬＳＲ 被変換レジスタ シフト回数
- 機能
- 被変換レジスタを指定したシフト回数だけロジカル右シフトします。アキュムレータがＯＮの場合のみ実行します。シフト回数は数値またはレジスタが使用できます。最上位にはゼロが入力されます。
- 使用例
- 書式
- ＬＳＬ 被変換レジスタ シフト回数
- 機能
- 被変換レジスタを指定したシフト回数だけロジカル左シフトします。アキュムレータがＯＮの場合のみ実行します。シフト回数は数値またはレジスタが使用できます。最下位にはゼロが入力されます。
- 使用例
- 書式
- ＮＥＧ 被変換数 レジスタ
- 機能
- 被変換数の符号反転データを指定レジスタに格納します。アキュムレータがＯＮの場合のみ実行します。被変換数は数値またはレジスタが使用できます。
- 使用例
- 書式
- ＮＯＴ 被変換数 レジスタ
- 機能
- 被変換数のビット反転データを指定レジスタに格納します。アキュムレータがＯＮの場合のみ実行します。被変換数は数値またはレジスタが使用できます。
- 使用例
- 書式
- ＳＱＲ 被変換数 レジスタ
- 機能
- 被変換数の平方根データを指定レジスタに格納します。アキュムレータがＯＮの場合のみ実行します。被変換数は数値またはレジスタが使用できます。演算結果は整数部のみであり小数部は切り捨てられます。
- 使用例
- 書式
- ＲＯＲ 被変換レジスタ シフト回数
- 機能
- 被変換レジスタを指定したシフト回数だけ右ローテートします。アキュムレータがＯＮの場合のみ実行します。シフト回数は数値またはレジスタが使用できます。最上位には最下位からシフトアウトされたデータが入力されます。
- 使用例
- 書式
- ＲＯＬ 被変換レジスタ シフト回数
- 機能
- 被変換レジスタを指定したシフト回数だけ左ローテートします。アキュムレータがＯＮの場合のみ実行します。シフト回数は数値またはレジスタが使用できます。最下位には最上位からシフトアウトされたデータが入力されます。
- 使用例

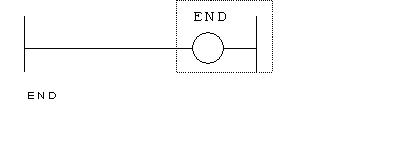

- 書式
- ＥＮＤ
- 機能
- シーケンスプログラムの１スキャンを終了します。”ＥＮＤ”命令が無くても自動的に終了しますが、ＥＮＤ命令を入力すると以後にプログラムが存在しても実行されません。
- 使用例
- 書式
- ＪＭＰ ラベル
- 機能
- ラベルで指定したプログラムへジャンプします。アキュムレータがＯＮの場合ジャンプし、ＯＦＦの場合は次のプログラムを実行します。ラベルは必ずＪＭＰより後に設定し（前に戻ることはできません）、”＊”で始まる１２文字以内の英数字で指定します。
- 使用例
- 書式
- ＢＥＰ サウンドタイプ
- 機能
- ビープ音を再生します。アキュムレータがＯＮの場合のみ実行します。サウンドタイプには数値またはレジスタが使用できます。
-
| サウンドタイプ値 |
サウンド |
| ０ |
ビープ音を出しません |
| １ |
標準的なビープ音 |
| ２ |
メッセージ |
| ３ |
メッセージ（警告） |
| ４ |
メッセージ（システムエラー） |
| ５ |
メッセージ(問い合わせ） |
| ６ |
一般的な警告音 |
使用例
