FW450 |
4.5" 4K UHD、一眼レフカメラ、ビデオカメラ用モニター |
 |
特長
■4.5インチワイド(16:9) IPS液晶パネル
■1280x800 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示
■HDTV用 Rec.709色域 採用
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(Check Field, Color Temperature)
■18mm薄型、120g軽量デザイン
■サンシェード付属
■バッテリー搭載可能( F970 )
FW450カタログ(PDF 480KB)
 |
FW450 |
|
 |
 |
仕様
型番 |
FW450 |
パネル |
4.5インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1280x800 |
LCD輝度 |
470cd/m2 |
コントラスト |
900:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
HDMI |
出力信号 |
HDMI |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7V~18V / 5W |
寸法 / 重量 |
126(W)x72(H)x18(D)mm / 120g/150g(DVバッテリープレート F970装着時) |
動作温度 |
-20~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
4096x2160p(24Hz) |
パッケージ内容
本体 |
DVバッテリープレート F970(対応バッテリー : ソニー NP-F930,NP-F960,NP-F970) |
シューマウント |
サンシェード |
ACアダプタ AC100V DC12V |
マニュアル |
ミニHDMIケーブル |
 |
|
F6 PLUS |
5.5" 4K UHD、一眼レフカメラ、ビデオカメラ用モニター |
 |
特長
■5.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示
■最新タッチパネル搭載、簡単メニュー操作
■3D Lutの読込、編集、表示
■8V DC出力 カメラに電源供給可能
■HDTV用 Rec.709色域 採用
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■20mm薄型、235g軽量デザイン
■サンシェード付属
■バッテリー搭載可能( F970 )
F6 PLUSカタログ(PDF 415KB)
 |
F6 PLUS |
|
 |
 |
仕様
型番 |
F6 PLUS |
パネル |
5.5インチワイド(16:9) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
500cd/m2 |
コントラスト |
1000:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
HDMI |
出力信号 |
HDMI |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7V~24V / 9W |
電源出力 |
DC 8V |
寸法 / 重量 |
148(W)x93(H)x20(D)mm / 235g |
動作温度 |
-20~55℃ |
対応信号表
HDMI |
480i/576i/480p/576p
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
4096x2160p(24Hz) |
パッケージ内容
本体 |
チルトアーム |
サンシェード |
ACアダプタ AC100V DC12V |
マニュアル |
ミニHDMIケーブル |
 |
|

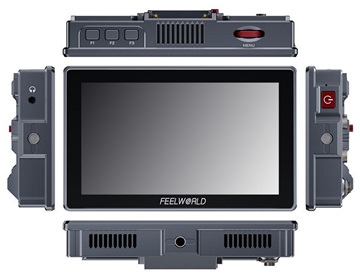

H5 |
5.5" 超高輝度1200cd/m2、12G-SDI、一眼レフカメラ、ビデオカメラ用モニターnew |
 |
特長
■5.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示
■超高輝度1200cd/m2 LEDバックライト採用
■タッチパネル搭載、簡単メニュー操作
■3D-LUTの読込、編集、表示可能
■デジタルシネマ用 DCI-P3色域 採用
■12G-SDI入力x1, 12G-SDI出力x1
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■バッテリー搭載可能( F970 )
H5カタログ(PDF 462KB) |
 |
 |
仕様
型番 |
H5 |
パネル |
5.5インチワイド(16:9) IPS液晶 LEDバックライト |
表示解像度 |
720p~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
1200cd/m2 |
コントラスト |
1000:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
SDI(12G), HDMI(2.0), USB Type-C(3D-LUT, FWアップデート, DC 5V @3A 電源入力対応) |
出力信号 |
SDI(12G), HDMI(2.0) |
SDI入力, SDI出力 |
BNC |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7~24V(DCプラグ) or DC 5V(USB Type-C) / 12W |
寸法 / 重量 |
186(W)x124(H)x80(D)mm / 306g |
動作温度 |
-20~70℃ |
対応信号表
HDMI入力&出力 |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(60/50Hz) |
12G-SDI入力&出力 |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
2048x1080(30p/PsF/29.97p/PsF/25p/PsF/24p/PsF/23.98p/PsF)
4K UHD 3840x2160p(60/59.94/50/48/47.95/30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(60/59.94/50/48/47.95/30/29.97/25/24/23.98Hz) |
パッケージ内容
本体 |
ミニホットシューマウント |
ケーブルタイ |
マニュアル |
ACアダプタ AC100V DC12V |
USB-A to USB-C変換アダプタ |
ミニHDMIケーブル |
HDMIケーブル |
 |
|
PS6 |
5.5" OLED、縦型フィールドモニターnew |
 |
特長
■5.5インチワイド(9:16) AMOLED縦型パネル
■1080x1920 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示
■高輝度550cd/m2 独立ライト制御採用
■タッチパネル搭載、簡単メニュー操作
■3D-LUTの読込、編集、表示可能
■デジタルシネマ用 DCI-P3色域 採用
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■バッテリー搭載可能( F970 )
PS6カタログ(PDF 369KB) |
 |
 |
仕様
型番 |
PS6 |
パネル |
5.5インチワイド(16:9) AMOLED縦型パネル |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1080x1920 |
LCD輝度 |
550cd/m2 |
コントラスト |
1000000:1 |
入力信号 |
HDMI(2.0), USB Type-C(3D-LUT, FWアップデート, DC 5V @2A 電源入力対応), SDカードスロット(3D-LUT専用) |
出力信号 |
HDMI(2.0) |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 5V(USB Type-C) / 10W |
寸法 / 重量 |
144(W)x81(H)x23.9(D)mm / 148g |
動作温度 |
-20~60℃ |
対応信号表
HDMI入力&出力 |
480i/576i/480p/576p
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
4K DCI 4096x2160p(60/50/30/29.97/25/24/23.98Hz) |
パッケージ内容
本体 |
ミニホットシューマウント |
ケーブルタイ |
マニュアル |
USB-A to USB-Cケーブル |
ACアダプタ AC100V DC5V(USB出力) |
マイクロHDMIケーブル |
HDMIケーブル |
 |
|
F570 |
5.7" 4K UHD、一眼レフカメラ、ビデオカメラ用モニター |
 |
特長
■5.7インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示
■HDTV用 Rec.709色域 採用
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■18.6mm薄型、280g軽量デザイン
■サンシェード付属
■バッテリー搭載可能( F970 )
F570カタログ(PDF 338KB)
 |
F570 |
|
 |
 |
仕様
型番 |
F570 |
パネル |
5.7インチワイド(16:9) カラーTFT液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
460cd/m2 |
コントラスト |
1400:1 |
視野角 |
85°/85°(左/右) 85°/85°(上/下) |
入力信号 |
HDMI |
出力信号 |
HDMI |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7V~24V / 8W |
寸法 / 重量 |
148(W)x82(H)x18.63(D)mm / 280g/310g(DVバッテリープレート F970装着時) |
動作温度 |
-20~55℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(24Hz) |
パッケージ内容
本体 |
DVバッテリープレート F970(対応バッテリー : ソニー NP-F930,NP-F960,NP-F970) |
シューマウント |
サンシェード |
ACアダプタ AC100V DC12V |
マニュアル |
ミニHDMIケーブル |
 |
|
F5 Pro V4 |
6" 4K UHD、一眼レフカメラ、ビデオカメラ用モニター |
 |
特長
■6インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示
■最新タッチパネル搭載、簡単メニュー操作
■3D Lutの読込、編集、表示
■8V DC出力 カメラに電源供給可能
■DC 12V / Type-C 5V電源
■HDTV用 Rec.709色域 採用
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■20mm薄型、235g軽量デザイン
■サンシェード付属
■バッテリー搭載可能( F970 )
F5 Pro V4カタログ(PDF 3,614KB)
|
 |
 |
仕様
型番 |
F5 Pro V4 |
パネル |
6インチワイド(16:9) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
450cd/m2 |
コントラスト |
1000:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
HDMI |
出力信号 |
HDMI |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 12V(7~24V) , DC 5V(Type-C) / <8W |
電源出力 |
DC 8V |
寸法 / 重量 |
148(W)x93(H)x21.75(D)mm / 245g |
動作温度 |
-20~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
4096x2160p(24Hz) |
パッケージ内容
本体 |
チルトアーム |
サンシェード |
ACアダプタ AC100V DC12V |
マニュアル |
ミニHDMIケーブル |
Type-C to USB変換 |
レンチ |
 |
|
T6 |
6" 4K UHD、アルミニウムデザイン、一眼レフカメラ、ビデオカメラ用モニターnew |
 |
特長
■6インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示
■3D-LUTの読込、編集、表示可能
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■丈夫なアルミニウムデザイン
■17.1mm薄型デザイン
■サンシェード付属
■バッテリー搭載可能( F970 )
T6カタログ(PDF 878KB) |
 |
 |
仕様
型番 |
T6 |
パネル |
6インチワイド(16:9) IPS液晶 LEDバックライト |
表示解像度 |
720p~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
450cd/m2 |
コントラスト |
1000:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
HDMI(2.0) |
出力信号 |
HDMI(2.0) |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 12V , DC 5V(USB Type-C) / 9W |
電源出力 |
DC 8V |
寸法 / 重量 |
151.8(W)x92.8(H)x17.1(D)mm / 184g |
動作温度 |
-20~50℃ |
対応信号表
HDMI |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
4K DCI 4096x2160p(60/50/30/29.97/25/24/23.98Hz) |
パッケージ内容
本体 |
ミニホットシューマウント |
サンシェード |
USB-A to USB-C変換アダプタ |
ACアダプタ AC100V DC12V |
マニュアル |
マイクロHDMIケーブル |
 |
|

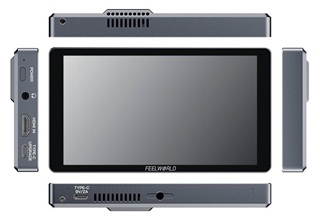

P6XL |
6" 高輝度1200cd/m2、4K HDMI、バッテリ搭載、一眼レフカメラ、ビデオカメラ用モニターnew |
 |
特長
■6インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示
■超高輝度1200cd/m2 LEDバックライト採用
■バッテリー搭載(7.4V, 3000mAh/22.2Wh)
■タッチパネル搭載、簡単メニュー操作
■3D-LUTの読込、編集、表示可能
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■丈夫なアルミニウムデザイン
P6XLカタログ(PDF 400KB) |
 |
 |
仕様
型番 |
P6XL |
パネル |
6インチワイド(16:9) IPS液晶 LEDバックライト |
表示解像度 |
480i~3840x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
1200cd/m2 |
コントラスト |
1000:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
HDMI(1.4), USB Type-C(3D-LUT, FWアップデート, DC 9V @2A 電源入力対応) |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 9V(USB Type-C) / 充電中+動作中≦21W, 充電中≦21W, 動作中≦9W |
バッテリー |
3000mAh, 7.4v |
充電時間 |
2h |
満充電後のバッテリ時間 |
約120min |
寸法 / 重量 |
154(W)x87(H)x17(D)mm / 332g |
動作温度 |
-20~70℃ |
対応信号表
HDMI入力&出力 |
480i/576i/480p/576p
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz) |
パッケージ内容
本体 |
ミニホットシューマウント |
ケーブルタイ |
サンシェードフレーム、サンシェード |
マニュアル |
USB-A to USB-C変換アダプタ |
USB-A to USB-Cケーブル |
マイクロHDMIケーブル |
HDMIケーブル |
 |
|

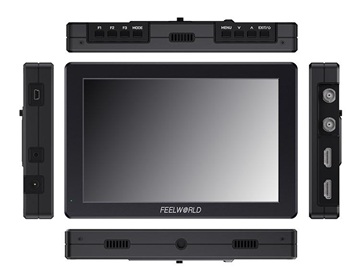

T7S PRO/T7 PRO |
7" 超高輝度2000cd/m2、4K HDMI&3G-SDI入出力、カメラ用モニターnew |
 |
特長
■7インチワイド(16:10) IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示(HDMI)
■超高輝度2000cd/m2 LEDバックライト採用
■3D-LUTの読込、編集、表示可能
■3G-SDI入力x1, 3G-SDI出力x1(T7S PRO)
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■丈夫なアルミニウムデザイン
■バッテリー搭載可能( F970 )
T7S PROカタログ(PDF 387KB)
T7 PROカタログ(PDF 396KB) |
 |
 |
仕様
型番 |
T7S PRO |
T7 PRO |
パネル |
7インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
720p~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
2000cd/m2 |
コントラスト |
1200:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
SDI, HDMI(2.0), ミニUSB(3D-LUT, FWアップデート) |
HDMI(2.0), ミニUSB(3D-LUT, FWアップデート) |
出力信号 |
SDI, HDMI(2.0) |
HDMI(2.0) |
SDI入力, SDI出力 |
BNC |
- |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7V~24V / 18W |
寸法 |
182.8(W)x122.8(H)x24(D)mm |
重量 |
370g |
336g |
動作温度 |
-20~55℃ |
対応信号表
HDMI |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
4K DCI 4096x2160p(60/50/30/29.97/25/24/23.98Hz) |
SDI(T7S PROのみ) |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz) |
パッケージ内容
本体 |
ミニホットシューマウント |
サンシェード |
ケーブルタイ |
ACアダプタ AC100V DC12V |
マニュアル |
USB-A to ミニUSB変換ケーブル |
ミニHDMIケーブル |
HDMIケーブル |
 |
|
T7 |
7" 4K UHD、一眼レフカメラ、ビデオカメラ用モニター |
 |
特長
■7インチワイド(16:10) IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示
■HDTV用 Rec.709色域 採用
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1, スピーカ搭載
■撮影補助機能(False Color, Check Field, Zoom-in)
■丈夫で軽いアルミニウムデザイン(320g)
■18mm薄型デザイン
■サンシェード付属
■バッテリー搭載可能( F970 )
T7カタログ(PDF 392KB)
 |
T7 |
|
 |
 |
仕様
型番 |
T7 |
パネル |
7インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
450cd/m2 |
コントラスト |
1200:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
HDMI |
出力信号 |
HDMI |
オーディオ出力 |
スピーカ, 3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7~24V / 8W |
寸法 / 重量 |
180(W)x120(H)x18(D)mm / 320g/350g(DVバッテリープレート F970装着時) |
動作温度 |
-20~55℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(24Hz) |
パッケージ内容
本体 |
DVバッテリープレート F970装着済(対応バッテリー : ソニー NP-F930,NP-F960,NP-F970) |
シューマウント |
サンシェード |
ACアダプタ AC100V DC12V |
マニュアル |
ミニHDMIケーブル |
 |
|

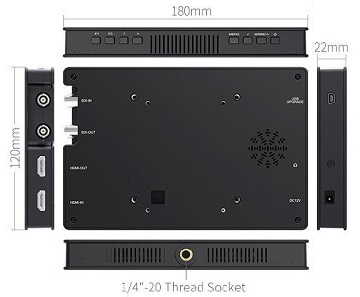

FW703 |
7" 4K HDMI&3G-SDI入出力、一眼レフカメラ、ビデオカメラ用モニター |
 |
特長
■7インチワイド(16:10) IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■HDTV用 Rec.709色域 採用
■3G-SDI入力x1, 3G-SDI出力x1
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1/スピーカ内蔵
■撮影補助機能(False Color, Check Field, Zoom-in)
■バッテリー搭載可能( F970 )
■VESA 75mm取付け可能
FW703カタログ(PDF 609KB)
 |
FW703 |
|
 |
 |
仕様
型番 |
FW703 |
パネル |
7インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
450cd/m2 |
コントラスト |
1200:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
SDI, HDMI |
出力信号 |
SDI, HDMI |
SDI入力, SDI出力 |
BNC |
オーディオ出力 |
スピーカ, 3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 6.5V~24V / 9W |
寸法 |
180(W)x120(H)x22(D)mm |
重量 |
320g/350g(DVバッテリープレート F970装着時) |
動作温度 |
-20~55℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(24Hz) |
SDI |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
DVバッテリープレート F970装着済(対応バッテリー : ソニー NP-F930,NP-F960,NP-F970) |
シューマウント |
サンシェード |
ACアダプタ AC100V DC12V |
マニュアル |
ミニHDMIケーブル |
 |
|
FW279S/FW279 |
7" 超高輝度2200cd/m2、4K HDMI&3G-SDI、カメラ用モニター |
 |
特長
■7インチワイド(16:10) IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■超高輝度2200cd/m2 LEDバックライト採用
■HDTV用 Rec.709色域 採用
■3G-SDI入力x1, 3G-SDI出力x1(FW279S)
■HDMI入力x1, HDMI出力x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■バッテリー搭載可能( F970 )
■VESA 75mm取付け可能
FW279Sカタログ(PDF 427KB)
 |
FW279S |
 |
FW279 |
|
 |
 |
仕様
型番 |
FW279S |
FW279 |
パネル |
7インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
2200cd/m2 |
コントラスト |
1200:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
SDI, HDMI |
HDMI |
出力信号 |
SDI, HDMI |
HDMI |
SDI入力, SDI出力 |
BNC |
- |
電源 / 消費電力 |
DC 7V~24V / 18W |
寸法 |
180(W)x120(H)x25(D)mm |
重量 |
365g/395g(DVバッテリープレート F970装着時) |
340g/370g(DVバッテリープレート F970装着時) |
動作温度 |
-20~55℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(24Hz) |
SDI(FW279Sのみ) |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
DVバッテリープレート F970装着済(対応バッテリー : ソニー NP-F930,NP-F960,NP-F970) |
シューマウント |
ACアダプタ AC100V DC12V |
マニュアル |
ミニHDMIケーブル |
 |
|
Z73 |
7" 4K HDMI&3G-SDI、一眼レフカメラ、ビデオカメラ用モニター |
 |
特長
■7インチワイド(16:10) IPS液晶パネル
■1280x800 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■広視野角89°/89°(L/R)、89°/89°(U/D)
■HDTV用 Rec.709色域 採用
■3G-SDI入力x1, 3G-SDI出力x1
■HDMI入力x1, HDMI出力x1
■ビデオ入力(BNC)x1, ビデオ出力(BNC)x1
■オーディオ出力(3.5mm)x1/スピーカ内蔵
■撮影補助機能(False Color, Check Field, Zoom-in)
■サンシェード付属
■丈夫なアルミニウムデザイン
■バッテリー搭載可能( F970 )
■XLR電源接続可能
Z73カタログ(PDF 197KB) |
 |
 |
仕様
型番 |
Z73 |
パネル |
7インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1280x800 |
LCD輝度 |
400cd/m2 |
コントラスト |
800:1 |
視野角 |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
SDI, HDMI, Video, Audio, Tally |
出力信号 |
SDI, HDMI, Video |
SDI入力, SDI出力 |
BNC |
ビデオ入力, ビデオ出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
オーディオ出力 |
スピーカ, 3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7V~24V / 12W |
寸法 / 重量 |
182(W)x146(H)x27(D)mm / 720g/750g(DVバッテリープレート F970装着時) |
動作温度 |
-20~55℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(24Hz) |
SDI |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
DVバッテリープレート F970装着済(対応バッテリー : ソニー NP-F930,NP-F960,NP-F970) |
シューマウント |
サンシェード |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
U字ブラケット |
マニュアル |
ミニHDMIケーブル |
 |
|
S7 |
7" 超高輝度1600cd/m2、4K HDMI&12G-SDI、一眼レフカメラ、ビデオカメラ用モニター |
 |
特長
■7インチワイド(16:10) IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示
■超高輝度1600cd/m2 LEDバックライト採用
■タッチパネル搭載、簡単メニュー操作
■3D-LUTの読込、編集、表示可能
■デジタルシネマ用 DCI-P3色域 採用
■12G-SDI入力x1, 12G-SDI出力x1, 3G-SDI出力x1
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■バッテリーx2搭載可能( F970 )
S7カタログ(PDF 445KB) |
 |
 |
仕様
型番 |
S7 |
パネル |
7インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
720p~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
1600cd/m2 |
コントラスト |
1200:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
SDI(12G), HDMI(2.0), Tally, SDカードスロット(3D-LUT専用) |
出力信号 |
SDI(12G), SDI(3G), HDMI(2.0) |
SDI入力, SDI出力 |
BNC |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 12V / 16W |
寸法 / 重量 |
186(W)x116.9(H)x25(D)mm / 550g |
動作温度 |
-20~50℃ |
対応信号表
HDMI入力 |
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(60/50Hz) |
HDMI出力 |
■表示設定時:
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
■ループアウト設定時:
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(60/50Hz) |
12G-SDI入力&出力 |
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
2048x1080(30p/PsF/29.97p/PsF/25p/PsF/24p/PsF/23.98p/PsF)
4K UHD 3840x2160p(60/59.94/50/48/47.95/30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(60/59.94/50/48/47.95/30/29.97/25/24/23.98Hz) |
3G-SDI出力 |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
F970デュアルバッテリープレート(対応バッテリー : ソニー NP-F930,NP-F960,NP-F970) |
ミニホットシューマウント |
マニュアル |
ACアダプタ AC100V DC12V |
ミニHDMIケーブル |
HDMIケーブル |
 |
|
S10 |
10.1" 超高輝度1200cd/m2、4K HDMI&12G-SDI、一眼レフカメラ、ビデオカメラ用モニター |
 |
特長
■10.1インチワイド(16:10) IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示
■超高輝度1200cd/m2 LEDバックライト採用
■タッチパネル搭載、簡単メニュー操作
■3D-LUTの読込、編集、表示可能
■デジタルシネマ用 DCI-P3色域 採用
■12G-SDI入力x1, 12G-SDI出力x1, 3G-SDI出力x1
■HDMI入力x1, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■バッテリーx2搭載可能( F970 )
S10カタログ(PDF 396KB) |
 |
 |
仕様
型番 |
S10 |
パネル |
10.1インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
720p~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
1200cd/m2 |
コントラスト |
1500:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
SDI(12G), HDMI(2.0), Tally, SDカードスロット(3D-LUT専用) |
出力信号 |
SDI(12G), SDI(3G), HDMI(2.0) |
SDI入力, SDI出力 |
BNC |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7V~24V / 25W |
寸法 / 重量 |
244(W)x157.25(H)x26.4(D)mm / 795g |
動作温度 |
-10~60℃ |
対応信号表
HDMI入力 |
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(60/50Hz) |
HDMI出力 |
■表示設定時:
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz,24/23.98sF)
■ループアウト設定時:
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz,24/23.98sF)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(60/50Hz) |
SDI(12G)入力&出力 |
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
2048x1080(30p/PsF/29.97p/PsF/25p/PsF/24p/PsF/23.98p/PsF)
4K UHD 3840x2160p(60/59.94/50/48/47.95/30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(60/59.94/50/48/47.95/30/29.97/25/24/23.98Hz) |
SDI(3G)出力 |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
F970デュアルバッテリープレート(対応バッテリー : ソニー NP-F930,NP-F960,NP-F970) |
U字ブラケット |
マニュアル |
ACアダプタ AC100V DC12V |
ミニHDMIケーブル |
HDMIケーブル |
 |
|

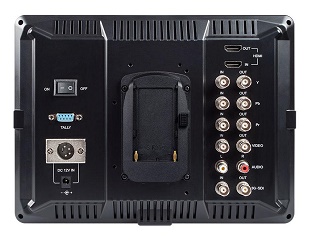

FW1018SPV1/FW1018V1 |
10.1" 4K HDMI&3G-SDI、一眼レフカメラ、ビデオカメラ用モニター |
 |
 |
特長
■10.1インチワイド(16:10) IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■広視野角89°/89°(L/R)、89°/89°(U/D)
■3G-SDI入力x1, 3G-SDI出力x1(FW1018SPV1)
■HDMI入力x1, HDMI出力x1
■YPbPr入力(BNC)x1, YPbPr出力(BNC)x1
■ビデオ入力(BNC)x1, ビデオ出力(BNC)x1
■オーディオ出力(3.5mm)x1/スピーカ内蔵
■撮影補助機能(False Color, Check Field, Zoom-in)
■サンシェード付属
■バッテリー搭載可能( F970 )
■XLR電源接続可能
FW1018SPV1カタログ(PDF 330KB)
FW1018V1カタログ(PDF 431KB)
 |
FW1018SPV1 |
 |
FW1018V1 |
|
仕様
型番 |
FW1018SPV1 |
FW1018V1 |
パネル |
10.1インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
320cd/m2 |
コントラスト |
800:1 |
視野角 |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
SDI, HDMI, YPvPr, Video, Audio, Tally |
HDMI, YPvPr, Video, Audio, Tally |
出力信号 |
SDI, HDMI, YPvPr, Video |
HDMI, YPvPr, Video |
SDI入力, SDI出力 |
BNC |
- |
YPbPr入力, YPbPr出力 |
BNC |
ビデオ入力, ビデオ出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
オーディオ出力 |
スピーカ, 3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC/4-pin XLR (6V~36V) / 12W |
寸法 / 重量 |
258(W)x192(H)x39(D)mm / 810g/840g(DVバッテリープレート F970装着時) |
動作温度 |
-20~55℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(24Hz) |
SDI(FW1018SPV1のみ) |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
DVバッテリープレート F970装着済(対応バッテリー : ソニー NP-F930,NP-F960,NP-F970) |
シューマウント |
サンシェード |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
U字ブラケット |
マニュアル |
ミニHDMIケーブル |
 |
|
LUT11S/LUT11H |
10.1" 超高輝度2000cd/m2、4K HDMI&3G-SDI、一眼レフ、ビデオカメラ用モニター |
 |
特長
■10.1インチワイド(16:10) IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■超高輝度2000cd/m2 LEDバックライト採用
■広視野角85°/85°(L/R)、85°/85°(U/D)
■タッチパネル搭載、簡単メニュー操作
■3D-LUTの読込、編集、表示可能
■8V DC出力 カメラに電源供給可能
■HDTV用 Rec.709色域 採用
■3G-SDI入力x1, 3G-SDI出力x1(LUT11S)
■HDMI入力x2, HDMI出力x1
■オーディオ出力(3.5mm)x1
■撮影補助機能(False Color, Check Field, Zoom-in)
■バッテリーx2搭載可能( F970 )
LUT11Sカタログ(PDF 1,367KB)
LUT11Hカタログ(PDF 655KB)
 |
LUT11S |
 |
LUT11H |
|
 |
 |
仕様
型番 |
LUT11S |
LUT11H |
パネル |
10.1インチワイド(16:10) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
2000cd/m2 |
コントラスト |
800:1 |
視野角 |
85°/85°(左/右) 85°/85°(上/下) |
入力信号 |
SDI, 2 HDMI, Tally, SDカードスロット(3D-LUT専用) |
2 HDMI, Tally, SDカードスロット(3D-LUT専用) |
出力信号 |
SDI, HDMI |
HDMI |
SDI入力, SDI出力 |
BNC |
- |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7V~24V / 28W |
DC 7V~24V / 26W |
電源出力 |
DC 8V |
寸法 / 重量 |
242(W)x165(H)x23(D)mm / 810g |
242(W)x165(H)x23(D)mm / 800g |
動作温度 |
-10~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
DCI 4K 4096x2160p(30/29.97/25/24/23.98Hz) |
SDI(LUT11Sのみ) |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
2048x1080i(60/59.94/50)
2048x1080p(60/59.94/50/30/29.97/25/24/23.98) |
パッケージ内容
本体 |
ソニー F970バッテリー用 外部電源インストールキット |
ACアダプタ AC100V DC12V |
U字ブラケット |
マニュアル |
ミニHDMIケーブル |
 |

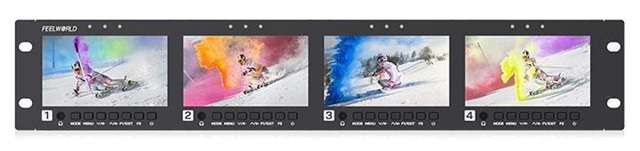

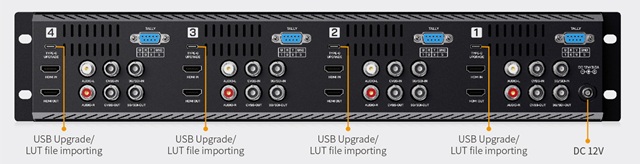

Q41 |
4.5" 4画面 4K HDMI&3G-SDI、19" 2Uラックマウントモニターnew |
 |
特長
■4.5インチワイド(16:9) 4画面 TFT液晶パネル
■1280x720 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示(HDMI)
■高解像度1920x1080(フルHD)表示(SDI)
■3D-LUTの読込、編集、表示可能
■豊富な入出力
3G-SDI入力x4, 3G-SDI出力x4
HDMI入力x4, HDMI出力x4
ビデオ入力(BNC)x4, ビデオ出力(BNC)x4
オーディオ出力(3.5mm)x4, Tally x4
■撮影補助機能(Peaking Filter, Check Field等)
■ラックマウント取付け可能
Q41カタログ(PDF 510KB) |
 |
 |
仕様
型番 |
Q41 |
パネル |
4.5インチワイド(16:9) 4画面 TFT液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1280x720 |
LCD輝度 |
350cd/m2 |
コントラスト |
1200:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
4 SDI, 4 HDMI(2.0), 4 Video, 4 Audio, 4 Tally, 4 USB Type-C(3D-LUT, FWアップデート) |
出力信号 |
4 SDI, 4 HDMI(2.0), 4 Video |
SDI入力, SDI出力 |
BNC |
ビデオ入力, ビデオ出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 7V~24V / 32W |
寸法 |
482.5(W)x87.5(H)x35.8(D)mm |
重量 |
1.832kg |
動作温度 |
-10~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) 4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
4K DCI 4096x2160p(60/50/30/29.97/25/24/23.98Hz) |
SDI |
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
マニュアル |
 |
T51/T51-H |
5" 3画面 フルHD HDMI&3G-SDI、2Uラックマウントモニター |
 |
特長
■5インチワイド(16:9) 3画面 TFT液晶パネル
■800x480 高解像度LCD採用
■高解像度1920x1080(フルHD)表示(SDI,HDMI)
■豊富な入出力
3G-SDI入力x3, 3G-SDI出力x3(T51)
HDMI入力x3, HDMI出力x3
ビデオ入力(BNC)x3, ビデオ出力(BNC)x3
オーディオ出力(3.5mm)x3, Tally
■撮影補助機能(Peaking Filter, Check Field等)
■ラックマウント取付け可能
■XLR電源接続可能
T51カタログ(PDF 319KB)
T51-Hカタログ(PDF 311KB) |
 |
 |
仕様
型番 |
T51 |
T51-H |
パネル |
5インチワイド(16:9) 3画面 TFT液晶 LEDバックライト |
表示解像度 |
480i~1080p(フルHD) |
物理画素 |
800x480 |
LCD輝度 |
500cd/m2 |
コントラスト |
500:1 |
視野角 |
70°/70°(左/右) 50°/70°(上/下) |
入力信号 |
3 SDI, 3 HDMI, 3 Video, 3 Audio, Tally |
3 HDMI, 3 Video, 3 Audio, Tally |
出力信号 |
3 SDI, 3 HDMI, 3 Video, 3 Audio |
3 HDMI, 3 Video, 3 Audio |
SDI入力, SDI出力 |
BNC |
- |
ビデオ入力, ビデオ出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
オーディオ出力 |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 9V~24V / 25W |
寸法 |
482.6(W)x88(H)x34(D)mm |
重量 |
1.57kg |
動作温度 |
-20~55℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz, 24/23.98sF) |
SDI(T51のみ) |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
マニュアル |
 |
D71 PLUS/D71 PLUS-H |
7" 2画面 4K HDMI&3G-SDI、3Uラックマウントモニター |
 |
特長
■7インチワイド(16:10) 2画面 IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■高解像度1920x1080(フルHD)表示(SDI)
■3D Lutの読込、編集、表示
■HDTV用 Rec.709色域 採用
■豊富な入出力
3G-SDI入力x2, 3G-SDI出力x2(D71 PLUS)
HDMI入力x2, HDMI出力x2
ビデオ入力(BNC)x2, ビデオ出力(BNC)x2
■撮影補助機能(Peaking Filter, Check Field等)
■ラックマウント取付け可能
■XLR電源接続可能
D71PLUSカタログ(PDF 6,007KB)
D71PLUS-Hカタログ(PDF 5,891KB) |
 |
 |
仕様
型番 |
D71 PLUS |
D71 PLUS-H |
パネル |
7インチワイド(16:10)x 2 IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
450cd/m2 |
コントラスト |
1100:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
2 SDI, 2 HDMI, 2 Video, 2 Audio, Tally, 2 USB, LAN |
2 HDMI, 2 Video, 2 Audio, Tally, 2 USB, LAN |
出力信号 |
2 SDI, 2 HDMI, 2 Video, 2 Audio |
2 HDMI, 2 Video, 2 Audio |
SDI入力, SDI出力 |
BNC |
- |
ビデオ入力, ビデオ出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
電源 / 消費電力 |
DC 9V~24V / 21W |
寸法 |
482.6(W)x130(H)x30.5(D)mm |
重量 |
1.89kg |
動作温度 |
-10~60℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
4K DCI 4096x2160p(24Hz) |
SDI(D71 PLUSのみ) |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
マニュアル |
 |

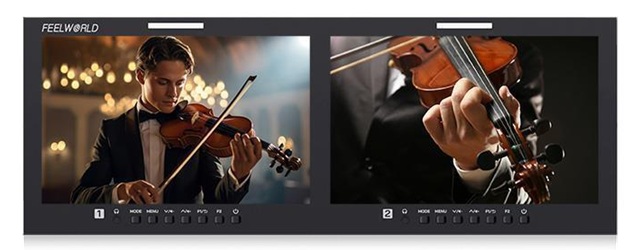

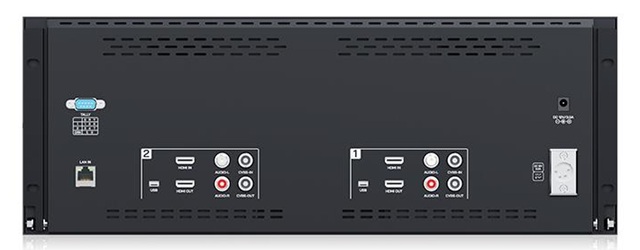

D101 PLUS/D101 PLUS-H |
10.1" 2画面 4K HDMI&3G-SDI、4Uラックマウントモニターnew |
 |
特長
■10.1インチワイド(16:10) 2画面 IPS液晶パネル
■1920x1200 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示(HDMI)
■高解像度1920x1080(フルHD)表示(SDI)
■3D Lutの読込、編集、表示
■豊富な入出力
3G-SDI入力x2, 3G-SDI出力x2(D101 PLUS)
HDMI入力x2, HDMI出力x2
ビデオ入力(BNC)x2, ビデオ出力(BNC)x2
■撮影補助機能(Peaking Filter, Check Field等)
■ラックマウント取付け可能
■XLR電源接続可能
D101PLUSカタログ(PDF 432KB)
D101PLUS-Hカタログ(PDF 429KB) |
 |
 |
仕様
型番 |
D101 PLUS |
D101 PLUS-H |
パネル |
10.1インチワイド(16:10)x 2 IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1200 |
LCD輝度 |
500cd/m2 |
コントラスト |
1500:1 |
視野角 |
80°/80°(左/右) 80°/80°(上/下) |
入力信号 |
2 SDI, 2 HDMI(2.0), 2 Video, 2 Audio, Tally, 2 USB, LAN |
2 HDMI(2.0), 2 Video, 2 Audio, Tally, 2 USB, LAN |
出力信号 |
2 SDI, 2 HDMI(2.0), 2 Video, 2 Audio |
2 HDMI(2.0), 2 Video, 2 Audio |
SDI入力, SDI出力 |
BNC |
- |
ビデオ入力, ビデオ出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
電源 / 消費電力 |
DC 9V~24V / 24W |
寸法 |
482(W)x177(H)x25(D)mm |
重量 |
2kg |
2.048kg |
動作温度 |
-10~60℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
4K DCI 4096x2160p(60/50/30/29.97/25/24/23.98Hz) |
SDI(D101 PLUSのみ) |
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
USB-A to ミニUSB変換ケーブル |
マニュアル |
 |
4K156-9HSD/4K173-9HSD |
15.6"/17.3" 4K HDMI&3G-SDI、撮影用モニター |
 |
特長
■15.6/17.3インチワイド(16:9) IPS液晶パネル
■3840x2160 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■高解像度1920x1080(フルHD)表示(SDI)
■広視野角85°/85°(L/R)、85°/85°(U/D)(4K156)
■広視野角89°/89°(L/R)、89°/89°(U/D)(4K173)
■豊富な入出力
3G-SDI入力x1, 3G-SDI出力x1
HDMI入力x4(HDMI2.0x1, HDMI1.4x3)
DVI入力x1, VGA入力x1, Audio, Tally
■豊富な補助機能
分割画面、画面回転
撮影補助機能(False Color, Check Field, Zoom-in)
■XLR電源接続可能
4K156-9HSD/4K173-9HSDカタログ(PDF 423KB)
 |
4K156-9HSD |
|
 |
 |
仕様
型番 |
4K156-9HSD |
4K173-9HSD |
パネル |
15.6インチワイド(16:9) IPS液晶 LEDバックライト |
17.3インチワイド(16:9) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
3840x2160 |
LCD輝度 |
300cd/m2 |
400cd/m2 |
コントラスト |
800:1 |
1000:1 |
視野角 |
85°/85°(左/右) 85°/85°(上/下) |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
SDI, 4 HDMI(1 HDMI 2.0 4K@60Hz, 3 HDMI 1.4 4K@30Hz), DVI, VGA, Audio, Tally |
出力信号 |
SDI |
SDI入力, SDI出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
電源 / 消費電力 |
DC 12V~24V / 18W |
DC 12V~24V / 22W |
寸法 / 重量 |
372(W)x262(H)x28.5(D)mm / 2.03kg |
425(W)x285(H)x27.3(D)mm / 2.5kg |
動作温度 |
-10~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz,24/23.98sF)
HDMI 1.4 4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
HDMI 2.0 4K UHD 3840x2160p(60/59.94/50/30/29.97/25/24/23.98Hz) |
SDI |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
スタンド |
マニュアル |
ミニHDMIケーブル |
 |
ATEM156S/ATEM173S/ATEM215S |
15.6"/17.3"/21.5" 撮影用モニター |
 |
特長
■15.6/17.3/21.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度1920x1080(フルHD)表示(SDI,HDMI)
■広視野角85°/85°(L/R),85°/85°(U/D)(156S)
■広視野角89°/89°(L/R),89°/89°(U/D)(173S/215S)
■3D Lutの読込、編集、表示
■HDTV用 Rec.709色域 採用
■豊富な入出力
3G-SDI入力x4, 3G-SDI出力x4
HDMI入力x1
RS458(UMD)入力x1, RS458(UMD)出力x1
GPI, USB
■豊富な補助機能
分割画面
撮影補助機能(False Color, Time Code, Zoom-in)
■XLR電源接続可能
ATEM156S/173S/215Sカタログ(PDF 753KB) |
 |
 |
仕様
型番 |
ATEM156S |
ATEM173S |
ATEM215S |
パネル |
15.6インチワイド(16:9)
IPS液晶 LEDバックライト |
17.3インチワイド(16:9)
IPS液晶 LEDバックライト |
21.5インチワイド(16:9)
IPS液晶 LEDバックライト |
表示解像度 |
480i~1080p(フルHD) |
物理画素 |
1920x1080 |
LCD輝度 |
200cd/m2 |
300cd/m2 |
250cd/m2 |
コントラスト |
800:1 |
700:1 |
1000:1 |
視野角 |
85°/85°(左/右) 85°/85°(上/下) |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
4 SDI, HDMI, RS458(UMD), GPI, USB |
出力信号 |
4 SDI, RS458(UMD) |
SDI入力, SDI出力 |
BNC |
オーディオ出力 |
3.5mm ヘッドホンジャック |
スピーカ, 3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 12V / 21W |
DC 12V / 22W |
DC 12V / 37W |
寸法 / 重量 |
372(W)x262(H)x28.4(D)mm
/ 1.81kg |
425(W)x296(H)x23(D)mm
/ 2.84kg |
511.6(W)x355.6(H)x23.3(D)mm
/ 4.27kg |
動作温度 |
0~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
SDI |
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz,24/23.98sF)
2048x1080i(60/59.94/50Hz)
2048x1080p(60/59.94/50/30/29.97/25/24/23.98Hz) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
スタンド |
マニュアル |
SDIケーブル |
ミニHDMIケーブル |
サンシェード |
 |
FS173-S4K/FS215-S4K |
17.3"/21.5" 4K HDMI&3G-SDI 撮影用モニター |
 |
特長
■17.3/21.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■高解像度1920x1080(フルHD)表示(SDI)
■HDTV用 Rec.709色域 採用
■UMDとテキストタリー表示
■豊富な入出力
3G-SDI入力x1, 3G-SDI出力x1
HDMI入力x1, HDMI出力x1
Video入力x1, Video出力x1
DVI-I入力x1, Audio, Tally
■豊富な補助機能
画面回転
撮影補助機能(False Color, Check Field, Zoom-in)
■XLR電源接続可能
■丈夫なアルミ筐体
FS173/FS215-S4Kカタログ(PDF 360KB) |
 |
 |
仕様
型番 |
FS173-S4K |
FS215-S4K |
パネル |
17.3インチワイド(16:9)
IPS液晶 LEDバックライト |
21.5インチワイド(16:9)
IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
400cd/m2 |
250cd/m2 |
コントラスト |
600:1 |
3000:1 |
視野角 |
80°/80°(左/右) 60°/80°(上/下) |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
SDI, HDMI, Video, Audio(L/R), DVI-I, Audio, RS485, USB(Upgrade用) |
出力信号 |
SDI, HDMI, Ypbpr, Video, RS485 |
SDI入力, SDI出力 |
BNC |
Video入力, Video出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
電源 / 消費電力 |
DC 9V~24V / 27W |
DC 9V~24V / 18W |
寸法 / 重量 |
425(W)x284(H)x35.7(D)mm / 3.2kg |
511.56(W)x355.6(H)x36.33(D)mm / 4.4kg |
動作温度 |
-10~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz), 4096x2160p(24Hz) |
SDI |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
スタンド |
マニュアル |
ミニHDMIケーブル |
 |

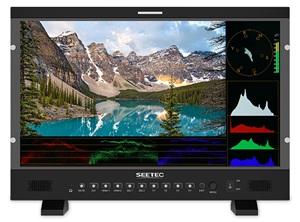

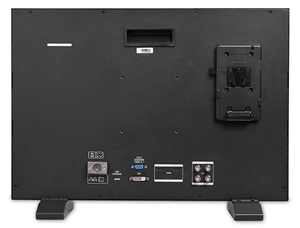

P133 PRO/P215 PRO |
13.3"/21.5" 4K HDMI&3G-SDI 撮影用モニターnew |
 |
特長
■13.3/21.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示(HDMI)
■高解像度1920x1080(フルHD)表示(SDI)
■広視野角85°/85°(L/R)、85°/85°(U/D)(P133)
■広視野角89°/89°(L/R)、89°/89°(U/D)(P215)
■豊富な入出力
3G-SDI入力x2, 3G-SDI出力x2
HDMI入力x2, HDMI出力x1
DVI入力x1, Tally
■豊富な補助機能
画面回転
撮影補助機能(False Color, Check Field, Zoom-in)
■XLR電源接続可能 |
 |
 |
仕様
型番 |
P133 PRO |
P215 PRO |
パネル |
13.3インチワイド(16:9)
IPS液晶 LEDバックライト |
21.5インチワイド(16:9)
IPS液晶 LEDバックライト |
表示解像度 |
720p~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
1000cd/m2 |
コントラスト |
800:1 |
1000:1 |
視野角 |
85°/85°(左/右) 85°/85°(上/下) |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
2 SDI, 2 HDMI, DVI, Tally |
出力信号 |
2 SDI, HDMI |
SDI入力, SDI出力 |
BNC |
電源 / 消費電力 |
DC 12V / 28W |
DC 12V / 44W |
寸法 / 重量 |
330.5(W)x231(H)x30.15(D)mm
/ 2.07kg |
511.5(W)x355.5(H)x34.8(D)mm
/ 4.16kg |
動作温度 |
0~50℃ |
対応信号表
HDMI |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
4K DCI 4096x2160p(60/50/30/29.97/25/24/23.98Hz) |
SDI |
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
スタンド |
マニュアル |
ミニHDMIケーブル |
HDMIケーブル |
SDIケーブル |
 |

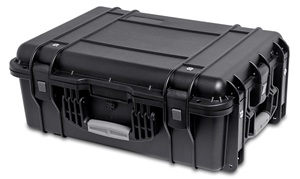

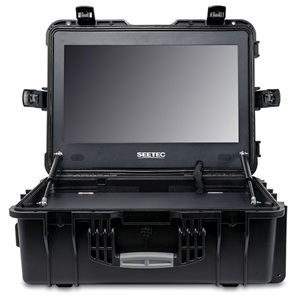

WPC156/WPC215 |
15.6"/21.5" 撮影用キャリーオンモニターnew |
 |
特長
■15.6/21.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示(HDMI)
■高解像度1920x1080(フルHD)表示(SDI)
■広視野角89°/89°(L/R)、89°/89°(U/D)
■豊富な入出力
3G-SDI入力x1, 3G-SDI出力x1
HDMI入力x2, HDMI出力x2
■豊富な補助機能
画面回転
撮影補助機能(False Color, Check Field, Zoom-in)
■XLR電源接続可能
■ポータブル防水ケースで、過酷な撮影環境にも対応
■ケースをモニターを三脚に取付可能
WPC156カタログ(PDF 443KB)
WPC215カタログ(PDF 464KB) |
 |
  |
仕様
型番 |
WPC156 |
WPC215 |
パネル |
15.6インチワイド(16:9)
IPS液晶 LEDバックライト |
21.5インチワイド(16:9)
IPS液晶 LEDバックライト |
表示解像度 |
720p~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
1000cd/m2 |
コントラスト |
1200:1 |
1000:1 |
視野角 |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
SDI, 2 HDMI |
出力信号 |
SDI, 2 HDMI |
SDI入力, SDI出力 |
BNC |
電源 / 消費電力 |
DC 12V / ≦25W |
DC 12V / ≦32W |
寸法 / 重量 |
479(W)x387(H)x210(D)mm / 9.8kg |
596(W)x440(H)x240(D)mm / 14.8kg |
動作温度 |
0~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz), 4096x2160p(24Hz) |
SDI |
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
マニュアル |
ミニHDMIケーブル |
SDIケーブル |
 |

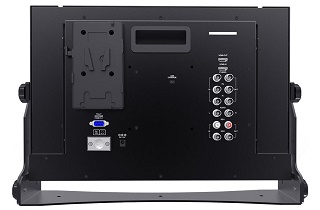

P133-9DSW/P173-9DSW/P215-9DSW |
13.3"/17.3"/21.5" 撮影用モニター |
 |
特長
■13.3/17.3/21.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度1920x1080(フルHD)表示(SDI,HDMI)
■広視野角85°/85°(L/R)、85°/85°(U/D)(P133)
■広視野角80°/80°(L/R)、60°/80°(U/D)(P173)
■広視野角89°/89°(L/R)、89°/89°(U/D)(P215)
■豊富な入出力
3G-SDI入力x2, 3G-SDI出力x2
HDMI入力x1, HDMI出力x1
YPbPr入力x1, YPbPr出力x1
Video入力x1, Video出力x1
VGA入力x1, Audio, Tally
■豊富な補助機能
画面回転
撮影補助機能(False Color, Check Field, Zoom-in)
■XLR電源接続可能
P133-9DSWカタログ(PDF 257KB)
P173-9DSWカタログ(PDF 277KB)
P215-9DSWカタログ(PDF 272KB) |
 |
 |
仕様
型番 |
P133-9DSW |
P173-9DSW |
P215-9DSW |
パネル |
13.3インチワイド(16:9)
IPS液晶 LEDバックライト |
17.3インチワイド(16:9)
IPS液晶 LEDバックライト |
21.5インチワイド(16:9)
IPS液晶 LEDバックライト |
表示解像度 |
480i~1080p(フルHD) |
物理画素 |
1920x1080 |
LCD輝度 |
400cd/m2 |
250cd/m2 |
コントラスト |
1000:1 |
600:1 |
3000:1 |
視野角 |
85°/85°(左/右) 85°/85°(上/下) |
80°/80°(左/右) 60°/80°(上/下) |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
2 SDI, HDMI, YPbPr, Video, VGA, Audio, Tally |
出力信号 |
2 SDI, HDMI, YPbPr, Video |
SDI入力, SDI出力 |
BNC |
Video入力, Video出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
電源 / 消費電力 |
DC 7V~24V / 14W |
DC 10V~24V / 27W |
DC 12V~24V / 19W |
寸法 / 重量 |
315.5(W)x231(H)x26.4(D)mm
/ 1.37kg |
426(W)x285(H)x35.1(D)mm
/ 2.9kg |
511.58(W)x355.5(H)x37.87(D)mm
/ 4.51kg |
動作温度 |
-10~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
SDI |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
スタンド |
マニュアル |
ミニHDMIケーブル |
サンシェード |
 |
P133-9HSD/P173-9HSD/4K215-9HSD-192 |
13.3"/17.3"/21.5" 3G-SDI、撮影用モニター |
 |
特長
■13.3/17.3/21.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■高解像度1920x1080(フルHD)表示(SDI)
■広視野角85°/85°(L/R)、85°/85°(U/D)(P133)
■広視野角80°/80°(L/R)、60°/80°(U/D)(P173)
■広視野角89°/89°(L/R)、89°/89°(U/D)(4K215)
■豊富な入出力
3G-SDI入力x1, 3G-SDI出力x1
HDMI入力x1, HDMI出力x1
YPbPr入力x1 YPbPr出力x1
Video入力x1, Video出力x1
DVI入力x1(P133/P173)
VGA入力x1, Audio, Tally
■豊富な補助機能
画面回転
撮影補助機能(False Color, Check Field, Zoom-in)
■XLR電源接続可能
P133-9HSDカタログ(PDF 272KB)
P173-9HSDカタログ(PDF 279KB)
4K215-9HSD-192カタログ(PDF 115KB) |
 |
 |
仕様
型番 |
P133-9HSD |
P173-9HSD |
4K215-9HSD-192 |
パネル |
13.3インチワイド(16:9)
IPS液晶 LEDバックライト |
17.3インチワイド(16:9)
IPS液晶 LEDバックライト |
21.5インチワイド(16:9)
IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
400cd/m2 |
250cd/m2 |
コントラスト |
1000:1 |
600:1 |
3000:1 |
視野角 |
85°/85°(左/右) 85°/85°(上/下) |
80°/80°(左/右) 60°/80°(上/下) |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
SDI, HDMI, YPbPr, Video, DVI, VGA, Audio, Tally |
SDI, HDMI, YPbPr, Video, VGA,
Audio, Tally |
出力信号 |
SDI, HDMI, YPbPr, Video |
SDI入力, SDI出力 |
BNC |
Video入力, Video出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
電源 / 消費電力 |
DC 9V~24V / 12W |
DC 9V~24V / 26W |
DC 9V~24V / 15W |
寸法 / 重量 |
315.5(W)x231(H)x26.4(D)mm
/ 1.64kg |
426(W)x285(H)x35.1(D)mm
/ 2.75kg |
511.6(W)x355.5(H)x41.87(D)mm
/ 4.65kg |
動作温度 |
-10~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz,24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz), 4096x2160p(24Hz) |
SDI |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
スタンド |
マニュアル |
ミニHDMIケーブル |
サンシェード |
 |

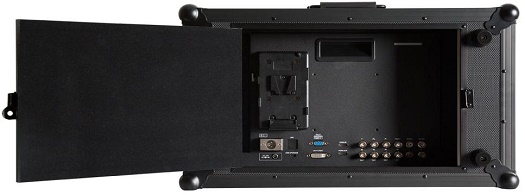

P173-9HSD-CO/P215-9HSD-CO |
17.3"/21.5" 4K HDMI&3G-SDI、撮影用モニター |
 |
特長
■17.3/21.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■広視野角80°/80°(L/R)、60°/80°(U/D)(P173)
■広視野角89°/89°(L/R)、89°/89°(U/D)(P215)
■豊富な入出力
3G-SDI入力x1, 3G-SDI出力x1
HDMI入力x1, HDMI出力x1
YPbPr入力x1 YPbPr出力x1
Video入力x1, Video出力x1
DVI入力x1(P173)
VGA入力x1, Audio, Tally
■豊富な補助機能
画面回転
撮影補助機能(False Color, Check Field, Zoom-in)
■XLR電源接続可能
■フライトケース一体型
P173-9HSD-COカタログ(PDF 328KB)
P215-9HSD-COカタログ(PDF 349KB) |
 |

|
 |
仕様
型番 |
P173-9HSD-CO |
P215-9HSD-CO |
パネル |
17.3インチワイド(16:9) IPS液晶 LEDバックライト |
21.5インチワイド(16:9) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
400cd/m2 |
250cd/m2 |
コントラスト |
600:1 |
3000:1 |
視野角 |
80°/80°(左/右) 60°/80°(上/下) |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
SDI, HDMI, YPbPr, Video, DVI, VGA, Audio, Tally |
SDI, HDMI, YPbPr, Video, VGA,
Audio, Tally |
出力信号 |
SDI, HDMI, YPbPr, Video |
SDI入力, SDI出力 |
BNC |
Video入力, Video出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
電源 / 消費電力 |
DC 9V~24V / 26W |
DC 12V / 15W |
寸法 / 重量 |
503(W)x305(H)x230(D)mm / 10.7kg |
590(W)x410(H)x260(D)mm / 14.5kg |
動作温度 |
-10~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz,24/23.98sF)
4K UHD 3840x2160p(30/29.97/25/24/23.98Hz), 4096x2160p(24Hz) |
SDI |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
スタンド |
マニュアル |
ミニHDMIケーブル |
サンシェード |
 |
FVM215-1000 |
21.5" 超高輝度1000cd/m2、4K HDMI&3G-SDI、撮影用モニターnew |
 |
特長
■21.5インチワイド(16:9) IPS液晶パネル
■1920x1080 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■高解像度1920x1080(フルHD)表示(SDI)
■広視野角89°/89°(L/R)、89°/89°(U/D)
■3D Lutの読込、編集、表示
■豊富な入出力
3G-SDI入力x1, 3G-SDI出力x1
HDMI入力x2, HDMI出力x2
■撮影補助機能(False Color, Check Field, Zoom-in)
■XLR電源接続可能
FVM215-1000カタログ(PDF 378KB)
|
 |
 |
仕様
型番 |
4K156-9HSD |
パネル |
21.5インチワイド(16:9) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
1920x1080 |
LCD輝度 |
1000cd/m2 |
コントラスト |
1000:1 |
視野角 |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
SDI, 2 HDM, USB(3D-LUT, FWアップデート |
出力信号 |
SDI, 2 HDMI |
SDI入力, SDI出力 |
BNC |
オーディオ |
3.5mm ヘッドホンジャック |
電源 / 消費電力 |
DC 12V~24V / 52W |
寸法 / 重量 |
511.6(W)x345(H)x21.8(D)mm / 4.275kg |
動作温度 |
0~50℃ |
対応信号表
HDMI |
720p(60/59.94/50/30/29.97/25/24Hz)
1080i(60/59.94/50)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz,24sF)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
4K DCI 4096x2160p(24/23.98Hz) |
SDI |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
スタンド |
マニュアル |
SDIケーブル |
マイクロHDMIケーブル |
HDMIケーブル |
 |
12G238F/12G270F/12G270D |
23.8"/27" 4K HDMI & 12G-SDI、撮影用モニターnew |
 |
特長
■23.8/27インチワイド(16:9) IPS液晶パネル
■3840x2160 高解像度LCD採用
■高解像度4096x2160(4K DCI)表示(HDMI)
■高解像度3840x2160(4K UHD)表示(SDI)
■広視野角89°/89°(L/R)、89°/89°(U/D)
■豊富な入出力
12G-SDI入力x4, 12G-SDI出力x4
HDMI入力x2
RS422入力x1, RS422出力x1, GPIx1, LANx1
■豊富な補助機能
画面回転
撮影補助機能(False Color, Check Field, Zoom-in)
ダイナミックUMD(TSL3.1/4.0/5.0プロトコル) |
 |
 |
仕様
型番 |
12G238F |
12G270F |
12G270D |
パネル |
23.8インチワイド(16:9/4:3)
IPS液晶 LEDバックライト |
27インチワイド(16:9/4:3)
IPS液晶 LEDバックライト |
27インチワイド(16:9)
IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
3840x2160 |
LCD輝度 |
540cd/m2 |
800cd/m2 |
300cd/m2 |
コントラスト |
1200:1 |
1000:1 |
視野角 |
89°/89°(左/右) 89°/89°(上/下) |
入力信号 |
4 12G-SDI(8K対応), 2 HDMI(4K対応) |
2 12G-SDI, HDMI |
出力信号 |
4 12G-SDI(4K対応) |
2 12G-SDI |
SDI入力, SDI出力 |
BNC |
I/O |
2 RS422(1 IN, 1 OUT)(RJ45), GPI(RJ45), LAN(RJ45) |
電源 / 消費電力 |
AC 100V~240V / 90W |
AC 100V~240V / 98W |
DC 100V~240V / 75W |
寸法 / 重量 |
571.7(W)x414.85(H)x160(D)mm
/ 8.2kg |
661(W)x420.95(H)x179(D)mm
/ 11.35kg |
715.3(W)x501.2(H)x87.7(D)mm
/ TBD |
動作温度 |
-10~50℃ |
対応信号表
HDMI |
720p(60/59.94/50/30/29.97/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz)
4K UHD 3840x2160p(60/50/30/29.97/25/24/23.98Hz)
4K DCI 4096x2160p(60/50/30/29.97/25/24/23.98Hz) |
SDI |
SMPTE-425M-A/B:1080p(50/59.94/60)
SMPTE-274M:1080p(23.98/24/25/29.97/30p/psf)
SMPTE-296M:720p(60/59.94/50)
SMPTE ST 2036-1:2009:3840×2160(23.98/24/25/29.97/30/50/59.94/60p)
SMPTE ST 2048-2:2011:2048x1080(23.98/24/25/29.97/30p/psf, 47.95/48/50/59.94/60p)
SMPTE ST 2081:3840x2160(30/25/24p)
SMPTE ST 2082:3840x2160(60/50/30/25/24p) |
パッケージ内容
本体 |
ACコード |
スタンド |
マニュアル |
ミニHDMIケーブル |
HDMIケーブル |
SDIケーブル |
 |
4K238-9HSD-CO/4K280-9HSD-CO |
23.8"/28" 4K HDMI&3G-SDI、撮影用モニター |
 |
特長
■23.8/28インチワイド(16:9) IPS液晶パネル
■3840x2160 高解像度LCD採用
■高解像度3840x2160(4K UHD)表示(HDMI)
■豊富な入出力 3G-SDI入力x1, 3G-SDI出力x1
HDMI入力x4(HDMI2.0x1, HDMI1.4x3)
DVI入力x1, VGA入力x1, Audio, Tally
■豊富な補助機能
分割画面、画面回転
撮影補助機能(False Color, Check Field, Zoom-in)
■XLR電源接続可能
■フライトケース一体型
4K238-9HSD-COカタログ(PDF 385KB)
4K280-9HSD-COカタログ(PDF 400KB) |
 |

|
 |
仕様
型番 |
4K238-9HSD-CO |
4K280-9HSD-CO |
パネル |
23.8インチワイド(16:9) IPS液晶 LEDバックライト |
28インチワイド(16:9) IPS液晶 LEDバックライト |
表示解像度 |
480i~4096x2160p(4K) |
物理画素 |
3840x2160 |
LCD輝度 |
310cd/m2 |
300cd/m2 |
コントラスト |
1000:1 |
1000:1 |
視野角 |
178°(H)/178°(V) |
170°(H)/160°(V) |
入力信号 |
SDI, 4 HDMI(1 HDMI 2.0 4K@60Hz, 3 HDMI 1.4 4K@30Hz), DVI, VGA, Audio, Tally |
出力信号 |
SDI |
SDI入力, SDI出力 |
BNC |
オーディオ 左入力, 右入力 |
RCA |
電源 / 消費電力 |
DC 12V~24V / 42W |
DC 12V~24V / 45W |
寸法 / 重量 |
680(W)x430(H)x250(D)mm / 18.5kg |
780(W)x470(H)x250(D)mm / 21.7kg |
動作温度 |
-10~50℃ |
対応信号表
HDMI |
480i/576i/480p/576p
1080i(60/59.94/50Hz)
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98/Hz,24/23.98sF)
HDMI 1.4 4K UHD 3840x2160p(30/29.97/25/24/23.98Hz)
HDMI 2.0 4K UHD 3840x2160p(60/59.94/50/30/29.97/25/24/23.98Hz) |
SDI |
480i/576i
720p(60/59.94/50/30/29/25/24/23.98Hz)
1080i(60/59.94/50Hz)
1080p(60/59.94/50/30/29.97/25/24/23.98Hz, 24/23.98sF) |
パッケージ内容
本体 |
Vマウントバッテリープレート装着済 |
ACアダプタ AC100V DC12V |
TALLYランプアダプターキット |
スタンド |
マニュアル |
ミニHDMIケーブル |
サンシェード |
価格及び納期はお問い合わせください。
|
